业务类型：共有VoICe，1X-Data EV-DO三种。移动类型：根据用户不同的移动速度设置三个门限值：T—add；T—Drop；上行最小EC／NT值。用户行为：设置不同类型用户的ERL。话务环境：根据地域环境设置不同的话务环境Dense Urban，Urban，Suburban，Rural，根据不同的话务环境分配不同的用户密度。
本文根据实际工程从某地市网管得到的话务量数据设置话务模型参数，网络数据如表2所示。
3．2 仿真流程
在仿真操作中，首先如上所述输入必要的仿真条件，然后在电子地图上用不同的多边形划分不同类型的规划区域，如密集城区、一般城区等，计算输入规划区各种业务的话务量，并将相应数量的各种业务终端按一定的权重撒入规划区的各种地物之上，即可开始迭代仿真。最终输出运营商所关注的各种网络性能指标，如覆盖范围和覆盖概率、导频污染等。由于有详实的仿真结果数据做参考，这样使运营商能全面、透彻地了解未来网络的运营质量，从而针对性地开展建网工作。
U-Net系统是根据Monte-Carlo算法进行仿真的，根据话务地图中的手机用户数量和密度，随机地在地图上分配用户的位置及用户行为，然后进行前反向链路平衡控制，判断拥塞与无线资源控制是否收敛，如果收敛则完成一次仿真，否则重新分配用户，直到收敛为止。
4 仿真结果分析
下面从小区覆盖导频强度和小区边缘覆盖率两个方面验证本文提出的仿真技术参数设置新方法。
4．1 小区覆盖导频强度分析
某市的小区覆盖导频强度仿真结果如图3所示，接收导频Ec／Io反应出网络在空载阶段和达到设计负荷阶段下的覆盖质量和干扰水平。本文采用的网络负载因子为75％。

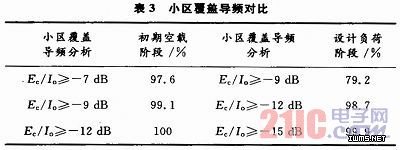

在工程仿真中，取空载时小区边缘的导频强度的覆盖标准应该为-7 dB，从表3中看出网络规划空载期的导频强度大于-7 dB达到97．6％以上，这时可以认为网络调整好了。根据网络建设需求，在网络达到设计负荷阶段要求Ec／Io高于-12 dB的区域占总规划区域的95％以上。可以看出，接收导频的Ec／Io高于-12 dB的区域占总规划区域的98．7％，没有出现覆盖空洞，满足网络需求。
