长虹CH-10机芯彩电屡损TDA4605-3的检修步骤
来源:本站整理  作者:佚名  2011-09-01 08:32:32



  TDA4605是飞利浦公司生产的彩电开关电源专用集成电路,它包含了振荡电路,过流、过压、过热、过零检测及稳压控制电路。其中,TDA4605-3的驱动率更大。该IC在长虹CH-10机芯彩电中的应用电路如图所示,其引脚功能与实测数据见下表。

  该机芯彩电屡损TDA4605-3的检修步骤如下:

  1.检查+300V电压是否正常若没有+300V,则应检查市电输入及整流滤波电路。若+300V电压偏低,则重点检查滤波电容C809。

  2.检查限幅二极管是否击穿开关管的G、S极间接有限幅二极管VD840,以防止G极电压过高。若损坏,可用l5V的稳压二极管代换。

  3、检查TDA4605①脚外接电路TDA4605①脚外接稳压调整控制电路元件,VD823、C823、RP823、R816、R811,若R816阻值增大或RP823接触不良,则+B电压升高。另外,C823失效也会引起+B电压异常。

  4.检查+B输出端对地电阻若阻值很小甚至为零,应先检查或代换+B整流二极管VD873o三检查尖峰吸收回路元件开关管V840D圾所接元件VD815、R815、R815A及C815组成尖峰吸收电路,若该电路异常,易屡损开关管,从而连带损坏TDA4605-3。

  提示:判断TDA4605是否损坏的方法:断开激励脉冲输出端5脚外接电阻,5脚应有OV-0.l5V的波动电压;(6)脚电压应在5V~llV之间变化;2脚电压应在1V~7V之间变化;3脚电压应在lV~3V之间变化;7脚电压应在0.4V~3.5V间变化。

引脚 功能 电压{V)
待机 开机
1 稳压调整控制端 0.41 0.41
2 初始电流输入端 1.02 1.1
3 初始电压检测端 2.68 2.61
4 0 0
5 激励脉冲输出端 0.58 2.48
6 电源 10 10.9
7 软启动端 1.03 1.62
8 过零检测端 0.27 0.4

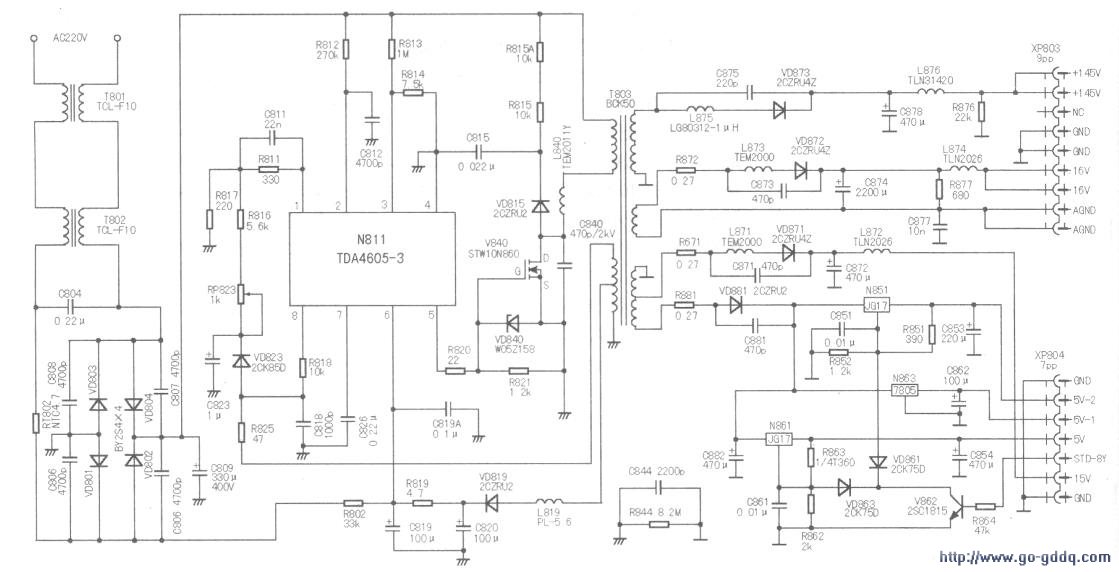

TDA4605-3在长虹CH-10机芯彩电中的应用电路
