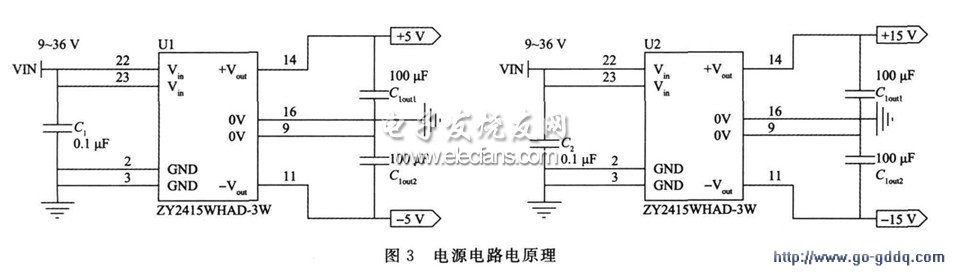

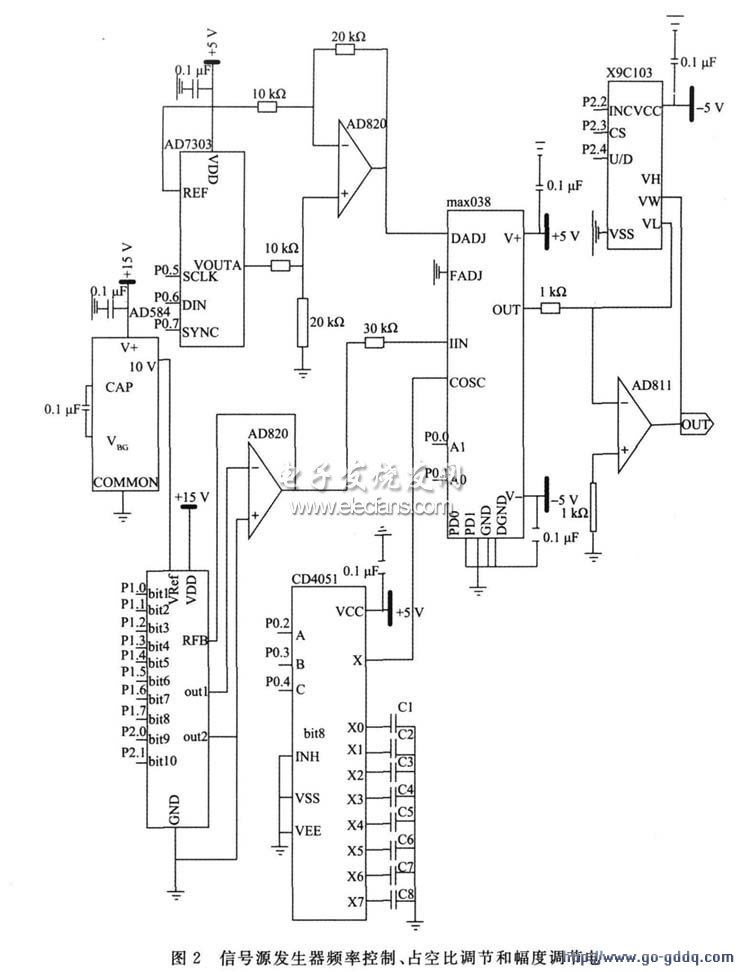

电源电路部分主要向其他电路提供各芯片工作所需要的电压， 需要+ 15 V、- 15 V、+ 5 V、- 5 V , 为了减小电源的干扰对各部分电路的影响特别是对D/A 转换器转换精度的影响， 采用了广州周立功公司生产的宽压输入隔离稳压正、负双输出隔离电源芯片ZY _WHAD- 3W 系列，其具有转换效率高， 高低温特性好， 电压精度高等特点， 另外A D7533 工作还需要的+ 10 V 基准电压由AD584 提供( 见图2) , 电源电路原理图如图3 所示。
2. 6 键盘输入和信号状态显示
该部分电路使用液晶显示模块SG19264 和按键开关实现信号源发生器的频率、幅度、占空比调节和信号状态输出显示， 使用C8051F130 的I/ O 口连接4 4 键盘矩阵和SG19264 数据口和控制口， 根据按键情况在液晶模块上显示输出信号类型、频率、幅度、占空比等状态信息。
