5、PFC功率因数校正及升压电路
所谓功率因数校正其实质是去掉AC220V整流桥堆后的滤波电容，以消除因电容充电造成的电流波形畸变及相位变化，由一个斩波电路（斩波电路等于附加一个开关电源）把脉动的直流变成高频（约lOOkHz）交流电，再经过整流滤波向向常规的PWM开关稳压电源供电，其过程是AC→DC→AC→DC变换。对于供电线路来说，由于整流电路输出没有直接接滤波电容，所以呈现的是纯阻性负载，其电压和电流波形同相，即相位相同。换句话说，有源PFC开关电源就是一个双开关电源电路，是由斩波器（下面称PFC开关电源）和稳压开关电源（下面称PWM开关电源）组成。

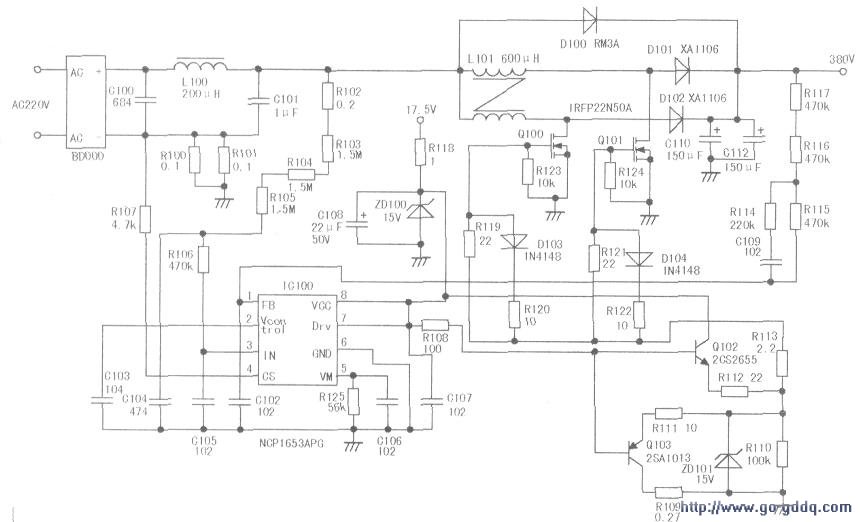

【提示】在有源PFC电路中，常采用升压式，其输出电压一般为380V～410V，标注常为“B+PFC”．AC220V电压经桥堆BDOOO整流、Ll00滤波后，由MOS管Q100、Q101进行斩波，如上图所示，最后经D101、D102整流及Cll0、C112滤波后得到约380V(B+PFC)的直流电压：D100为保护二极管。
NCP1653APG(ICl00)的引脚功能及电压见下表。
| 管脚 | 功能 | 电压(v) |
| 1 | 反馈脚／关断脚 | 18 |
| 2 | 软启动 | 0.03 |
| 3 | 输入电压检测脚 | 4.3 |
| 4 | 过流保护取样 | 0 |
| 5 | 乘法器外接阻容元件 | 2.7 |
| 6 | 地 | 0 |
| 7 | 驱动输出 | 0.03 |
| 8 | 电源端 | 15.5 |
当IC100⑧脚有正常的15V供电，日．③脚（电压检测端）有大于2.4V的电压输入时，PFC电路开始启动，从⑦脚输出激励控制信号，经Q102缓冲，推动Q100、Q10l工作，Q103为放电i极管．R114～R117对输出电压进行取样，反馈到IC100①脚，实现PFC电路稳压控制和功率因数校正，输出平滑的380V直流电给后级DC-DC转换电路。
6、24V-1和12V电源电路

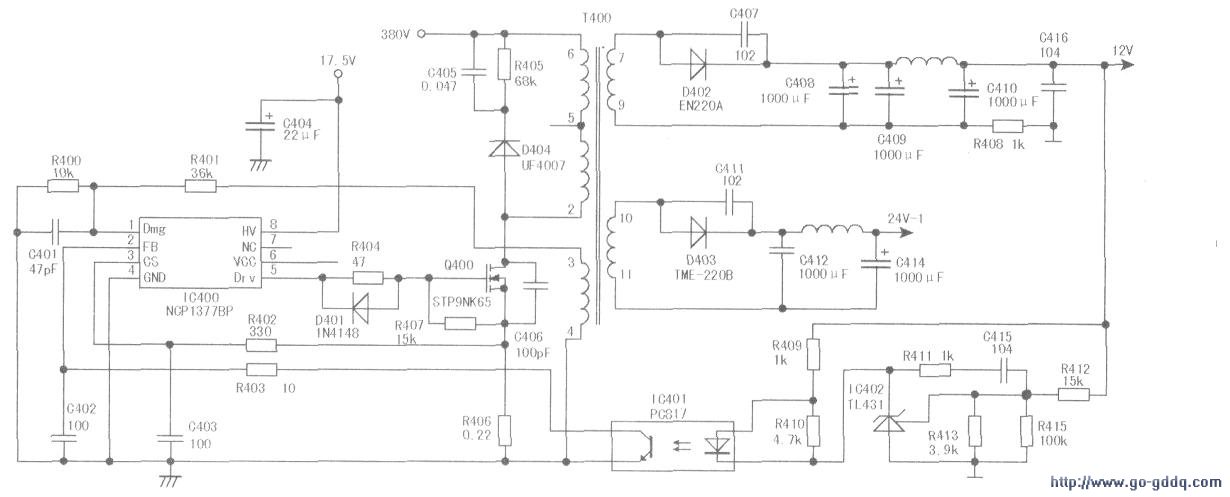

该电路以IC400(NCP1377)为核心，NCP1377的引脚功能及电压见下表。经功率因数校正及升压后输出的380V电压，一路经开关变压器T400初级的⑥、②脚，送到Q400的I）极，同时17.5V电压送到IC400⑥脚，如下图所示。
| 管脚 | 功能 | 电压(v) |
| 1 | 去磁检测 | 0.8 |
| 2 | 稳压取样反馈 | 0.23 |
| 3 | 过流保护检测 | 0.07 |
| 4 | 地 | |
| 5 | 驱动输出 | 2.02 |
| 6 | 电源 | 15V |
| 7、8 | 空 |
当IC400⑥脚上电后，⑤脚开始输出激励电压，随后在Q400源极外接电流检测电阻卜产生一个电压，反馈到IC400(3)脚，控制内部电路完成第一个振荡周期。T400的③-④绕组反馈脉冲信号加到IC400①脚（去磁检测端），控制内部电路输出以稳定的激励脉冲；同时，反馈电压送到②脚(FB端)，控制内部电路调整激励脉冲占空比，实现电源稳压。至此，电源启动完成。这之后，IC400(3)脚只负责过流保护检测，当③脚对地电压达到0.9～1.2V时，电源进入过流保护状态。当IC400①脚电位升到2.4V时，芯片内部电路启动，⑤脚输出PWM信号，送到Q400的G极，使Q400进入开关状态。
若因某种原因导致12V输出电压升高时，IC402的K极电压下降，在IC401的作用下，IC400②脚电压下降，PWM占空比减小，输出电压下降。当+12V输出电压下降时，其稳压过程与上述相反。
R406串联在Q400的S极，为电流取样电阻，当24V-1或12V负载过重导致Q400漏极电流增大时，在R406上的压降增大，经R402送入IC400③脚。
