创维25N15AA彩电采用超级芯片TMP8823，其电源电路设计比较独特，以电源专用芯片1407AP为核心组成PWM开关电源。特别是利用了PWM开关电源的高频脉冲触发可控硅通断作为待机控制，并设有过压保护、过流保护、电源工作模式转换等电路。

　　电路原理分析
　　
　　本开关电源由市电输入、两级双向共模滤波电路、桥式整流及滤波电路、主电源启动电路、尖峰吸收电路、稳压电路、保护电路、待机控制电路等组成。待机时振荡频率为20kHz，正常工作时工作频率为90kHz。

　　1、市电输入及整流滤波电路
　　

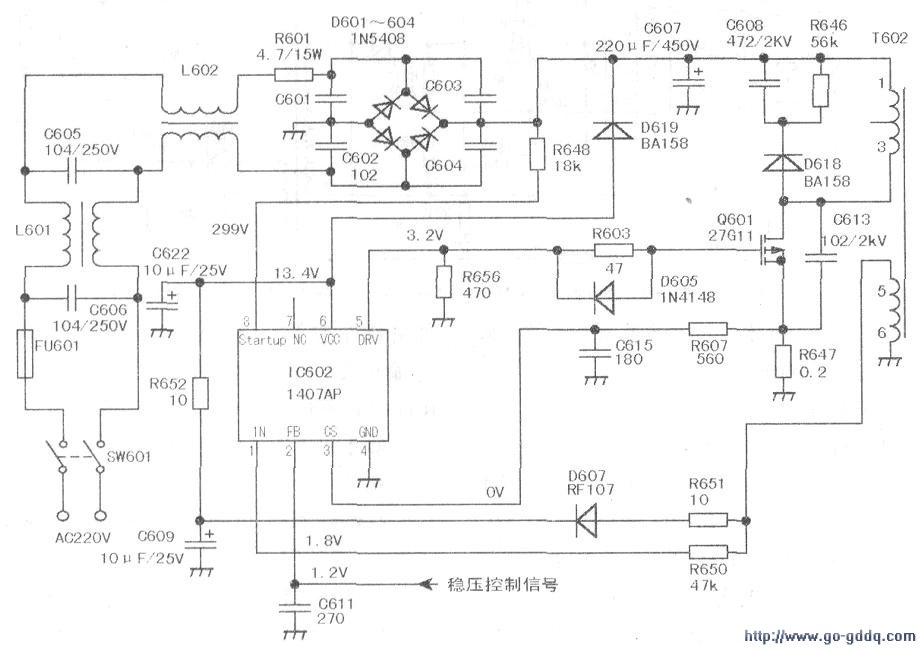

　　220V交流电压经熔断器FU601后，送入由L601、L602、C605、C606组成的两级共模滤波器中（如上图所示），以消除电网干扰脉冲对电路的影响。

　　由两级互感滤波器输出的交流电压由D601～D604及C607进行整流滤波，得到300V左右直流电。

　　2、电源启动过程
　　

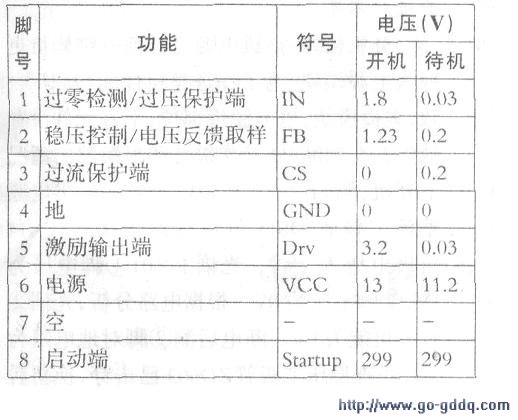

　　该部分电路使用的集成电路为1407AP(IC602)，其引脚功能及实测电压见下表。+300V左右的直流电一路经开关变压器T602①-③绕组加到Q601(27Gll)的漏极，另一路经电阻R648送到IC602⑧脚，作为芯片的启动电压。从启动端子输入的电流被IC内部电路恒电流处理后(约800μA)，经lc内部给连接在⑥脚外的电容C622充电。

　　当C622上的电压上升到11V时，IC602内部起振，⑤脚输出激励脉冲，驱动Q601进入开关状态。当进入开关状态后，T602次级取样绕组⑤-⑥两端产生感应电动势，经R651限流，D607整流、C611、C622滤波后送到IC602的⑥脚，作为IC602的工作电源。此时，即使取掉R648，电源仍可正常工作：①脚为过零检测及过压保护端。当①脚输入的感应电压达到检测电压时，⑤脚输出连续的驱动脉冲。
　　
　　3、稳压过程
　　
　　R653、IC 601(PC817)、IC603( KA431)、lC602等元件组成稳压电路，如下图所示。

　　稳压原理是：通过IC603的①脚（R极）电压的变化调整A、K极间的阻值，从而调节光电耦合器IC601内部发光二极管的发光强度，调整光敏三极管的集电极与发射极之间的阻值，将输出电压变化信息反馈到IC602②脚，控制内部激励信号占空比以实现电源的稳压输出。

　　+B(135V)经R627、R615、VR601、R611分压后送到IC603的①脚，与内部基准电压(2 5V)比较，当电源负载变轻或电压升高时，①脚电压高于2.5V时，IC603的②、③脚之间阻值减小，光耦内二极管电流增大，发光强度增强，光敏三极管集射极之间阻值减小，IC602的②脚电位下降，激励信号占空比减小，输出电压下降，反之亦然。调节VR601可以改变输出电压的高低。

　　开关电源正常工作后，变压器次级分别输出135V、26.4V-1、26.4V-2、11.8V电压，分别为行扫描、场输出、伴音功放、小信号处理电路供电。
