由BIT3106构成的背光灯电路原理分析
来源:本站整理  作者:佚名  2011-09-06 10:06:17



  6、脉冲驱动放大电路

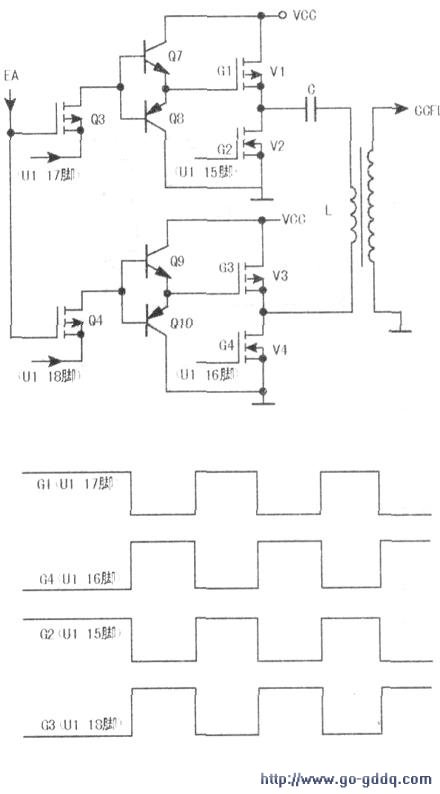

  以A通道为例,驱动电路由前置放大电路(Q3、Q4、Q7、Q8、Q9、Q1())和全桥驱动功率放大电路(Vl、V2、V3、V4)构成,其中集成电路U2内有两个功率场效应管,用Vl、V2来表示;集成电路U3内有两个功率场效应管,用V3、V4来表示,其等效电路如上图所示(B通道完全相同)。背光灯驱动电路输入波形如下图所示。

  EA为开机信号,从连CN1接口③脚送来,开机时EA为高电平,Q3、Q4导通。由图可见Ul输出的脉冲,送到Gl、G4的波形是反相的,送到G2、G3的波形也是反相的。

  Vl、V3是P沟道管,V2、V4是N沟道管。当Vl、V4导通时.V2、V.3截止;当Vl、V4截止时.V2、V3导通,如此构成全桥驱放大放大后的脉冲,经CL变压器初级滤波送住变压器进行升压,然后点亮灯。改变脉冲的占空比,就可改变输出电压的有效值。

上一页  [1] [2]
