创维8TT3/8TT9机芯液晶彩电市场占有量较大，主要机型有17LDAW、17LDATW、26LCAIW、26LCATW、32LCAIW、37LBAIW、40LBAIW等。

　  信号流程简析
　　
　　l、图像信号流程
　　

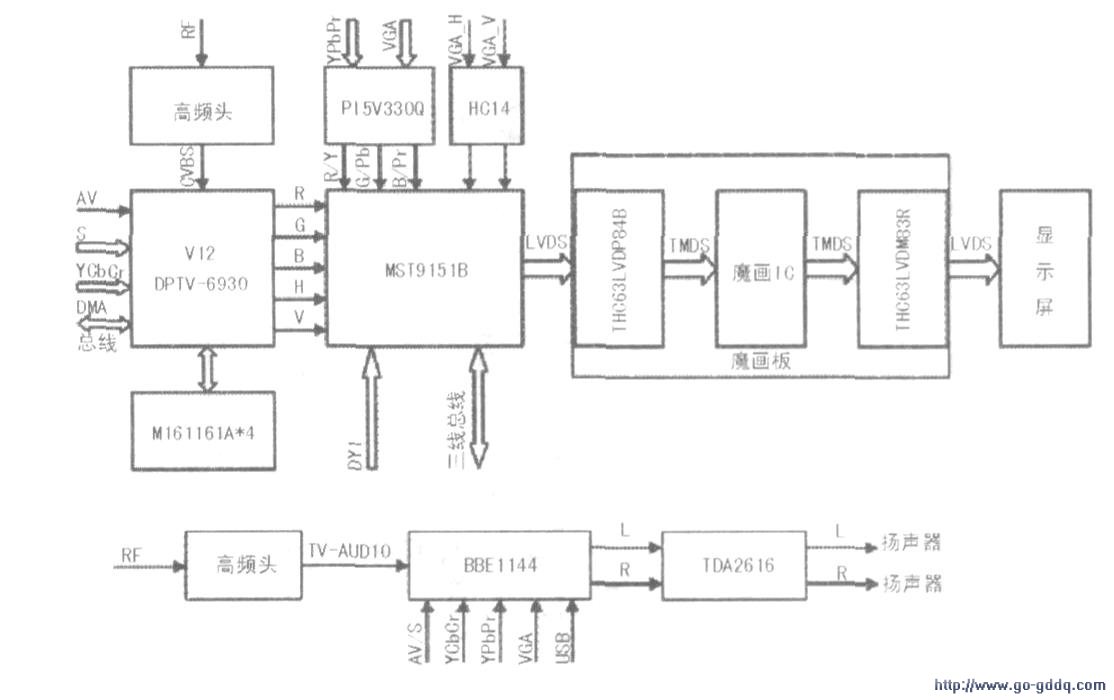

　　8TT3/8TT9机芯图像信号流程如上图所示。高频电视信号经过高频头内部电路处理后，得到视频信号，送入V12芯片。另外，AV、S端子、YCbCr信号也送到V12芯片。

　　这四路信号在V12芯片中经过内部电路的信号选择、放大、A/D变换，变成数字视频信号，然后再经过数字梳状滤波、彩色解码、隔行到逐行变换、变频、缩放、动态画质改善等处理，最终得到R、G、B和行场同步信号送往MST9151B。

　　VCA、YCbCr信号经过PI5V330Q切换后送到MST9151B．DVI信号直接送到MST9151B，这三路信号经过MST9151B内部电路的信号选择、处理、A/D变换、图像缩放后，得到LVDS信号，送往LVDS信号接收器THC63LVDF84B中，在其中转变成TMDS信号。TMDS信号经过魔画六基色处理后送到后级LVDS信号发射器THC63LVDM83R中，在其中转变成LVDS信号，送往显示屏内的驱动电路，让显示屏显示出图像：

　　【提示】8TT3机芯外接的YCbCr信号直接送到V12芯片，而8TT9机芯外接的YCbCr信号与USB板的YCbCr信号首先经过P15V330Q切换选择，然后送到V12芯片。两机芯除上述差别外，其他电路一样。

　　2．伴音信号流程
　　
　　8TT3/8TT9机芯伴音信号流程如下图所示。高频电视信号经高频头内部电路处理后，得到音频信号，TV、AV、S端子．YCbCr、YPbPr、VGA、USB的音频信号送到BBE1144．经过内部电路的音效处理后，输出的左、右声道的音频信号经过耳机插孔（耳机插入时，信号被短接到耳机）送给功放电路TDA2616进行功率放大，最后输出左、右声道信号，推动扬声器发声。
