TCL AT29U159彩电属于UOC超级单片机芯，微处理器与小信号处理电路采用超级芯片TDA9383，伴音功放电路采用TDA8944和TDA8945．场输出电路采用TDA8359。适用机型：TCL AT2559U、AT25U159、AT29U159等超级单片彩电。

　　TCL AT29U159彩电，主电源采用以厚膜电路STR-S6708A为核心的并联型开关电源；副电源取自主电源，待机控制采用降低主电源输出电压的方式。

　　TCL AT29U159彩电，在超级微处理器与小信号处理电路TDA9383设有二个专用故障检测引脚，保护电路启动时，切断行激励脉冲或执行黑屏幕保护，同时将保护信息传输给微处理器，由微处理器执行待机保护措施。

　　保护电路工作原理
　　

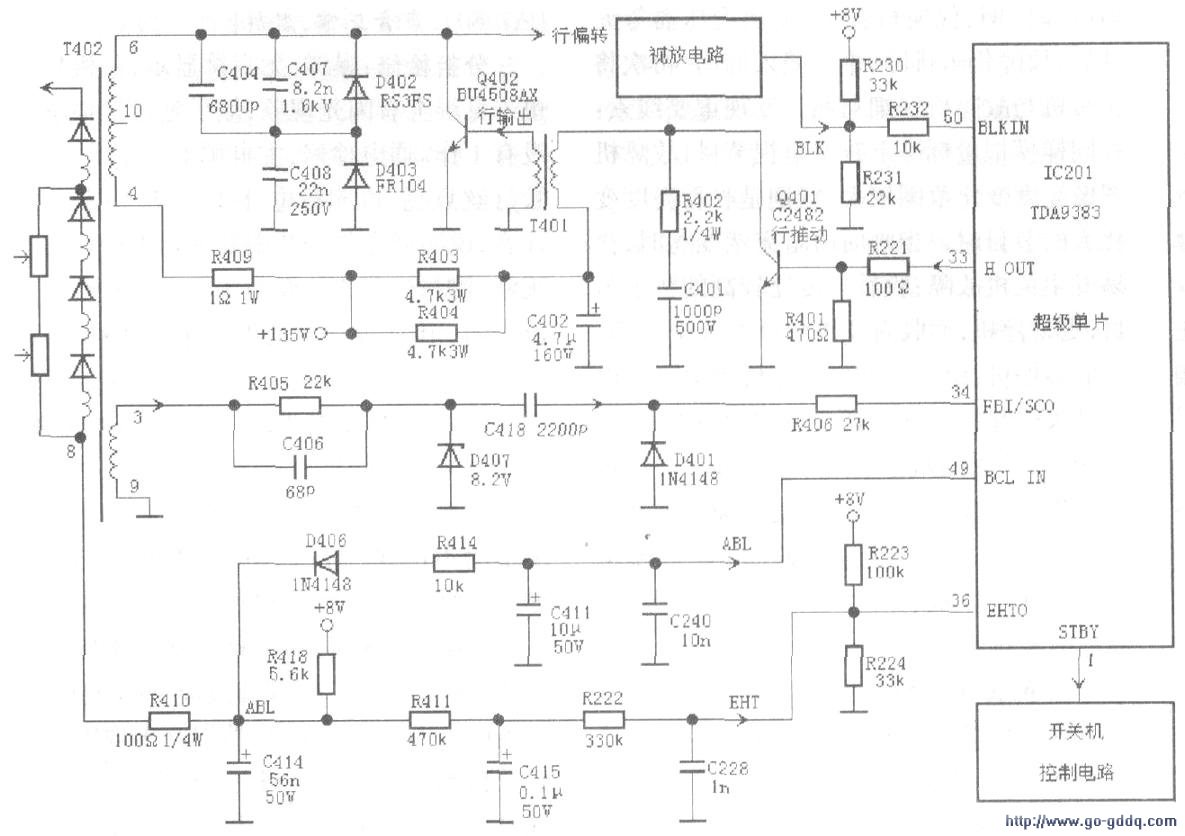

　　TCL AT29U159彩电保护电路如图所示，一是在TDA9383(49)脚设有束电流检测保护电路，该脚电压正常时为2.2V～3V，超过该范围微处理器就会进入保护状态。二是在TI)A9383(36)脚设有过压和束电流失落保护电路，该脚电压正常时为2.0V，只要超过2.6V，微处理器就会从①脚输出高电平，整机进入保护状态，三是在TDA9383电路的(34)脚设有行脉冲检测保护电路，当送入(34)脚的行脉冲异常时，微处理器会停止(33)脚输出的行激励脉冲。

　　1．束电流检测保护
　　
　　TDA9383(49)脚通过R414、D406对行输出变压器T402的⑧脚输出的ABL电压进行检测。ABL电压由+8V电压通过R418提供，当束电流增大时，在R418上的电压降增加，ABL电压降低；束电流减小时，在R418上的电压降减小，ABL电压上升。当束电流在正常范围内变化时，(49)脚内部电路根据变化的ABL电压对显像管亮度进行适当调整。

　　当束电流过大或失落，引发ABL电压严重降低或升高时，经D406将TDA9383(49)脚电压严重拉低或提升，当TDA9383(49)脚电压超出2.2V～3.OV范围时，微处理器就会判断被检测的电路发生故障，从①脚发出高电平，整机进入待机状态。

　　2、行输出过压保护
　　
　　TDA9383(36)脚通过R222、R411对T402的⑧脚输出的ABL电压进行检测。

　　该脚电压由R223、R224对+8V电压分压产生，正常时为2V左右。当该脚的电压升高至2.8V以上时，微处理器就会从①脚输出高电平，整机进入保护状态。

　　若阳极高压过高，则T402⑧脚电压升高，导致TDA9383(50)电压升高，当(50)脚电压超过2.6V时，通过IIC总线将信息输送到微处理器，微处理器令三基色输出消隐电平。

　　3．行脉冲检测保护
　　
　　在TDA9383(34)脚外设有行脉冲检测保护电路。TDA9383电路的(33)脚输出的行激励脉冲，经行推动Q401、行输出Q402放大后，在T402的各个绕组产生脉冲电压，其中，③一⑨绕组的脉冲电压经R405、C406、C418、R406又送回到TDA9383①脚。TDA9383对④脚的行逆程脉冲进行检测和比较，自动校准行振荡频率，并判断外围电路是否工作正常。当(34)脚输入的行逆程脉冲不正常时，TDA9383就会切断(33)脚输出的行激励脉冲，并把检测结果通过总线报告给微处理器，整机进入保护状态。
