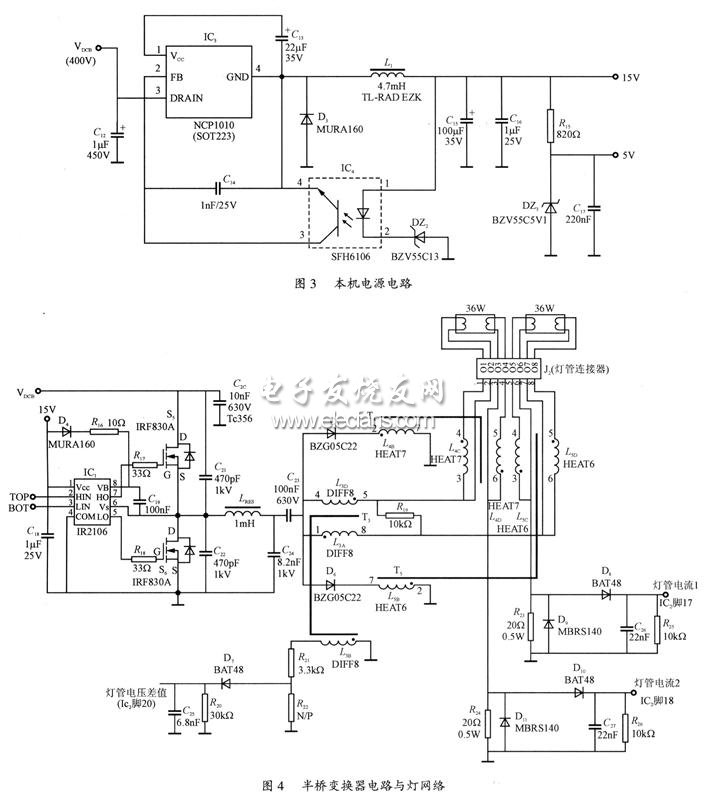

系统电源电路如图3所示。该电路是一种DC/DC降压(Buck)变换器，采用集PWM控制和MOSFET于同一芯片上的NCPl010(IC3)作为控制器。电路的DC输入电压为PFC级400V的DC输出总线电压，DC输出电压分别为15V和5V.

　　2.3 半桥逆变器电路与灯网络

　　图4所示为镇流器的半桥变换器电路与灯网络。半桥驱动器采用IR2106(IC1)。IC1引脚2和引脚3上的控制输入(高侧与低侧)由IC2引脚6和引脚7上的输出提供。IC1引脚与引脚8之间的D4为自举二极管，引脚8与引脚6之间的C19为自举电容，S5和S6分别是半桥上桥和下桥开关。LRES和C24、C23等，组成LC谐振槽路。R23和R24分别是两根灯管的灯丝接地电阻，用作感测灯管电流。R23和R24上的检测电压信号经D9、D10、C26、R25和D11、D10、C27、R26整流滤波，分别输入到IC2的引脚17和引脚18.L3H和R21、R22、D7、R20、C25组成两支灯管电压之差检测电路，并将检测信号输入到IC2的引脚20.

　　系统采用PWM调光方案。IC2中高精度PWM(HRP)模块，通过控制半桥(通过IC1引脚2和3输入)PWM占空比，可连续控制灯管亮度变化。

　　2.4 MC68HC908LB8的I/O接口

　　MC68HC908LB8的输入/偷出(I/0)接口电路如图5所示。其中，连接器JP2的2端，为IC2提供亮度电平控制信号。IC2的电源电压VDO为5V,从引脚l施加。

　　3 结语

　　采用低价位MC68HC908LB8的数控可调光电子镇流器，可提供有源功率因数校正，大幅度减少系统元件数量，降低系统复杂度和成本，提高系统能源效率。
