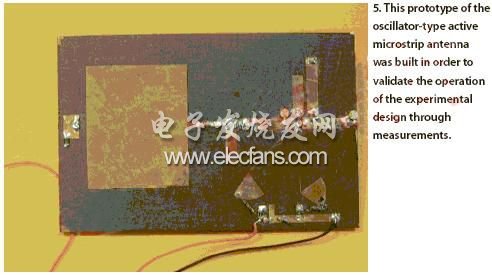

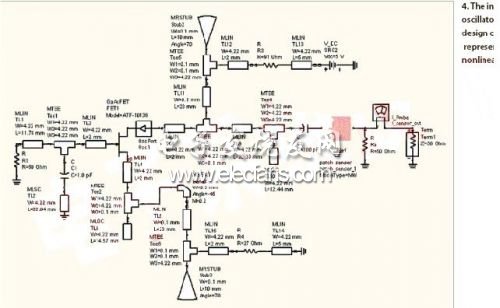

天线输入阻抗数据被变换到RF电路仿真器，并且观察了有源器件输入端口处的谐振条件。然后，使用有源器件的非线性模型对输入匹配电路进行了优化，分别如图4和图5所示。正如表中所示，由实测结果证明其满足了所有指定的设计目标。

　　电子电路等的输入端口所呈现的阻抗。实质上是个等效阻抗。只有确定了输入阻抗，才能进行阻抗匹配，从信号源、传感器等获取输入信号。阻抗是电路或设备对交流电流的阻力，输入阻抗是在入口处测得的阻抗。高输入阻抗能够减小电路连接时信号的变化，因而也是最理想的。在给定电压下最小的阻抗就是最小输入阻抗。作为输入电流的替代或补充，它确定输入功率要求。

　　天线的输入阻抗定义为输入端电压和电流之比，随着天线长度及工作频率不同而发生变化。其值表征了天线与发射机或接收机的匹配状况，体现了辐射波与导行波之间能量转换的好坏。

　　

　　

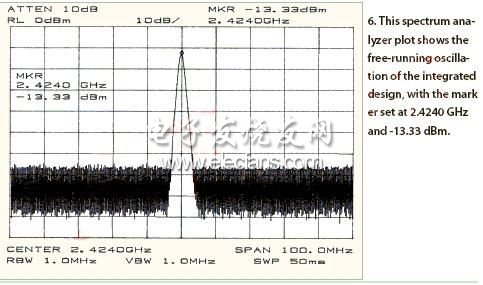

　　图6表示了自由运行振荡的频谱分析图，标记在2.4240 GHz和-13.33dBm处。来自指定目标的实测振荡频率之间的差别大约是1.23%：这代表了与使用射频器件有关的误差。通过改变天线输入导纳的灵敏度，在目标输出功率附近实现了振荡频率的精细调节和控制。这已经通过将MESFET输出与5-pF可变电容连接来实现。振荡频率范围大约在目标值的 6.4%之内。

　　

　　采用经过校准的输出传感器，对天线输入端口处的实测频率和正向功率，给出了可靠的结果，而不影响天线和振荡器电路元件的辐射特性，已经满足所有标称的设计目标。
