基于Δ-Σ技术和FPGA的数据采集系统
来源:本站整理  作者:佚名  2011-09-10 07:34:04



      在工业生产和科学技术研究的各行业中,常常需要对各种数据进行采集。传统的数据采集系统运算能力差、分辨率低、可靠性低、一致性差,而图像处理、瞬态信号检测、软件无线电等一些领域需要技术指标的稳定性强,一致性好,且具备高速度、抗干扰、高分辨率特点的数据采集与处理能力。随着24 bit Δ-Σ A/D转换技术的成熟,一些高性能的现场可编程逻辑门阵列器件FPGA和Δ-Σ A/D转换技术结合高性能数字信号处理器DSP应用于数据采集系统中,大大提高了系统的采集精度、分辨率、动态范围及稳定性。Δ-Σ技术是:用简单换取速度,用高速度代替低速度的组织协调;模拟量化部分简化,而数字部分增多,各量化电路的性能高度一致,抗干扰能力和温度性能优越;丢掉了滤波、主放、陷波电路,电路进一步简化,性能更加稳定。在高速数据采集方面,FPGA具有速度快、效率高的优势,非常适于大数据量的高速传输控制,其组成形式灵活,可以集成外围控制、译码和接口等各种电路。同时,FPGA控制器是独立单元,在电路中能分担CPU工作量,不但提高了CPU实时处理能力,而且提高了系统稳定性。本系统中,FPGA选用FLEX10K20芯片,DSP选用高性能浮点芯片TMS320VC33,该芯片具有高速、低功耗、低成本、易于开发的特点[1-4]。

      1 数据采集系统的组成

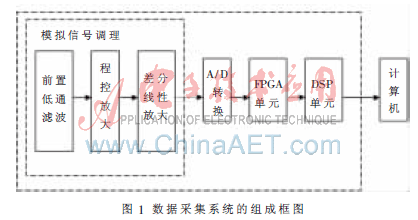

      系统组成框图如图1所示,主要由模拟信号调理电路、A/D转换电路、FPGA单元、DSP单元等组成。模拟信号调理电路与A/D器件对信号进行滤波、放大、差分转换和模数转换,利用FPGA设计内部模块和时钟信号对电路进行控制及实现数据缓存、数据传递等功能,由高速DSP芯片核心控制,对采样数据进行实时处理。

    2 数据采集系统的关键设计
    2.1 模拟信号调理电路

 模拟信号调理电路包括前置低通检波电路、程控放大器、单端信号转双端信号三部分。该电路在信号输入到A/D转换器前对信号进行滤波、放大等处理。前置低通检波电路主要是对检波器的输出信号进行低通滤波。程控放大器对微弱信号进行幅度调整。检波器输出的信号是差分双端信号,经过程控放大器后变为单端信号。为提高信号采集通道的共模抑制比,后续电路中加入了差分线性放大器将单端信号转换为双端信号,最后进入A/D转换器进行采集。

2.2 A/D 转换的硬件接口电路
 Δ-Σ A/D转换器的工作原理是无需保持电路,对抗混叠滤波器和量化器的要求低,但对数字滤波器要求高。工作时,模拟输入经抗混叠滤波器后变为带限模拟信号,经Δ-Σ调制器后变为信号频谱和噪声频谱相分离的高速比特流信号,然后再经数字滤波器重构出奈奎斯特取样频率的高分辨率数字信号[5]。

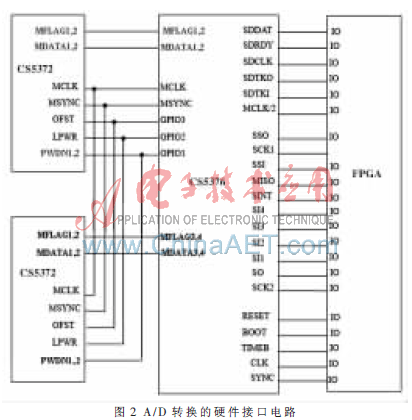

 系统A/D转换接口电路是由Δ-Σ转换技术的A/D转换套片CS5372、CS5376和现场可编程逻辑器件FPGA通过主控芯片的控制实现。CS5372、CS5376是根据Δ-Σ转换原理共同实现24 bit Δ-Σ A/D转换的一套芯片,其分辨率能达到24 bit,动态范围可达到124 dB和121 dB。CS5372可应用于双通道高动态范围、4阶Δ-Σ调制器,与CS5376数字滤波器结合使用,可构成独特的24 bit高分辨率A/D测量系统。A/D转换的硬件接口电路主要是指CS5372、CS5376与FPGA的硬件连接电路。其连接图如图2所示。
