在高压变频系统中，我们认识到在控制单元柜部分的信号主要是弱电，但整个系统工作环境较为恶劣、传输距离不确定(较远)，存在各种高压电信号。如果采用纯粹的铜线进行传输，则需要面临各种干扰、升压、降压、损耗大、易腐蚀等问题，从而导致可靠性低、实用性低、资源浪费等结果。采用工业光纤则很好的解决上面的各种问题，所以光纤通信必然会成为以后通信的主要方式。

　　系统信号传输示意图：

　　图4-光纤传输示意图

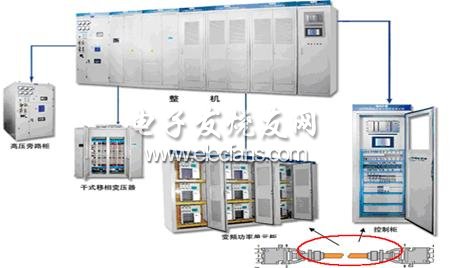

　　工业光纤通过将电信号转变为光信号的这个方式，解决了采用铜线传输中的变压、损耗、干扰等问题，其主要应用在控制柜和变频功率单元柜的的通信。

　　图5-光纤在高压变频器中的应用

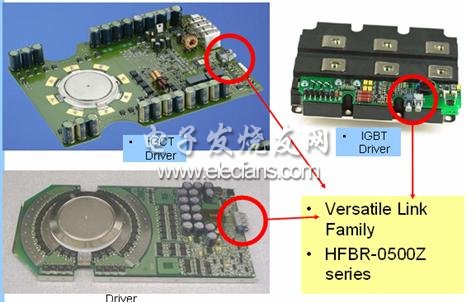

　　世界知名品牌AVAGO有专门应用在高压变频器中的光电收发器产品：HFBRX5XXZ系列.

　　图6-Avago光纤在变频中的应用

　　HFBRX5XXZ系列光电收发器：

　　采用660nm波长的红光进行传输.

　　包含40kBd到160MBd的速度范围.

　　20m到1Km的距离范围.

　　兼容标准的TTL电平

　　HFBRX5XXETZ是HFBRX5XXZ的升级版，它具备更高的温度等级，-40---85℃， 3.3V工作电压，兼容IEEE 802.3 100Base-X和10Base-X.

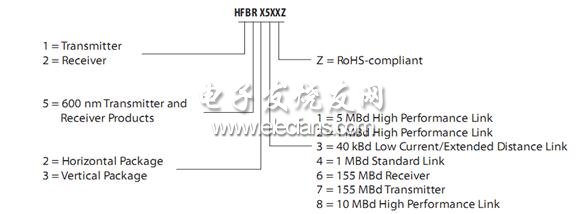

　　我们可以通过他们的命名规则，找到适合的型号：

　　图7—光电收发器的命名规则
