本采样系统主要分为硬件部分设计和软件部分设计。硬件部分是以DSPIC30F601OA为控制和处理核心，去控制AD7862和SD卡来实现数据的高精度、实时采集和实时存储。信号的高精度和实时模数转换由AD7862来实现，数据的存储由控制器通过SPI接口访问SD卡来实现。软件部分主要由控制器I/O引脚的初始化、模数转换开始控制、数据读取和数据存储等部分组成。
3.1 硬件部分实现
数据采集系统以16位dsPIC30F6010A数字信号控制器作为系统的控制和数据处理核心，产生控制信号控制AD7862实现高精度的实时数据采集。AD7862共需4个控制信号，分别为、AO、和。为转换开始控制信号，A0为读取通道选择控制信号，它控制该通道进行A/D转换和读取其A/D转换结果。为片选信号，低电平有效，在本系统中使其直接与地相连。为读控制信号，低电平有效，当为低电平时可以按顺序读取VA1、VA2或VBl、VB2上的A/D转换结果。通过以上分析共需3个控制信号，即dsPIC230F6010A的I/O接口RB8、RB9和RBl0，通过软件产生。

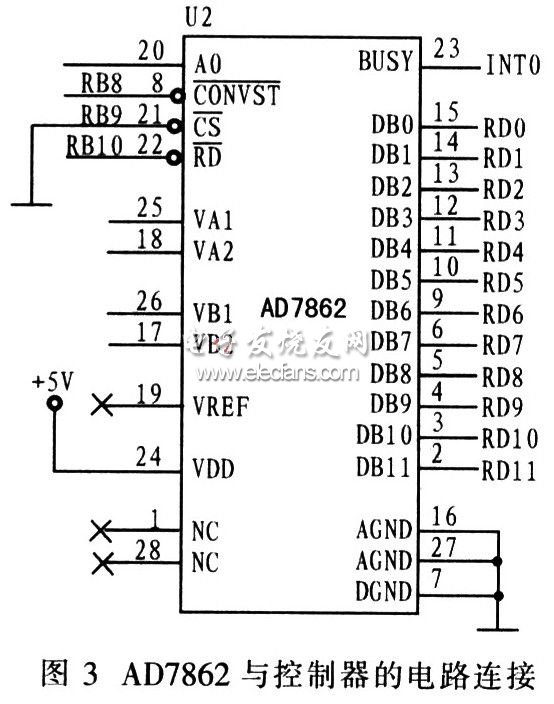

AD7862还产生BUSY信号，通过它告知控制器A/D转换完成，可以读取结果。dsPIC30F6010A的中断控制器支持5种外部中断请求信号：IN-T0～INT4。这些输入是边沿敏感的;它们要求一个由低到高或由高到低的跳变以产生一个中断请求。INTCON2寄存器具有5个位(INTOEP～IN-T4EP)，用于选译边沿检测电路的极性。本系统中采用由高到低的跳变产生中断请求，BLISY控制信号与dsPIC30F60lOA的INTO相连。数据转换结果通过dsPIC30F60IOA的I/O口，读到控制器内部。AD7862与控制器的电路连接图如图3所示。

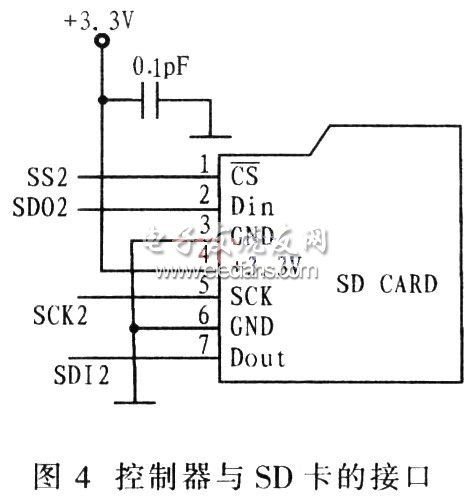

3.2 软件部分实现

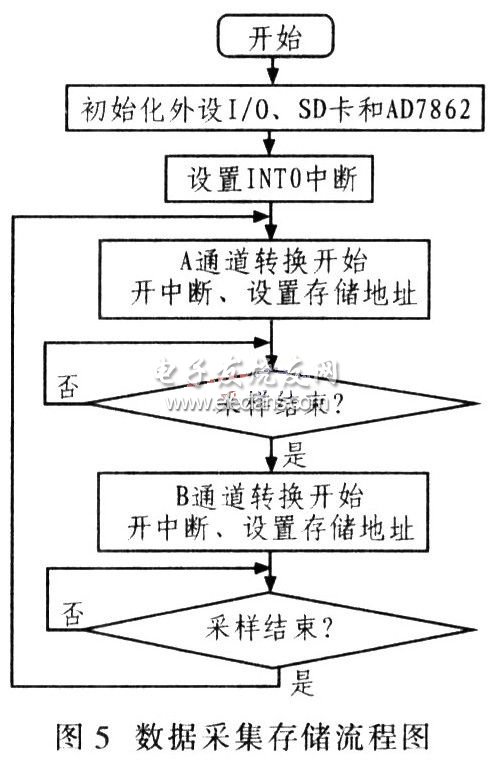

软件部分流程如图5所示，系统启动后先初始化I/O、SD卡、AD7862和设置INT0中断，为A/D采样和数据存储做准备。由于AD7862有两个通道。需对这两个通道分别进行A/D转换，先采样A通道后采样B通道，具体是哪个通道由AO决定，也就是控制器的RB8引脚。
