BA012Fx功放在WCDMA数据卡数据传输中的应用
来源:本站整理  作者:佚名  2011-09-11 08:42:13



性能测试结果

  根据上述设计描述,我们测试了三菱电机BA012F5(WCDMA Band 5)的性能。调制信号为WCDMA(3GPP-R99),应用偏置电压为3.4V 。图4显示了放大器的S参数测量结果。增益步长为13dB,当衰减器打开时,相位变化≤10°。两种模式下的输入反射损耗(S11)小于-10dBc。



(电子工程专辑)

  图4:放大器的S参数测量结果。

  图5显示了ACLR与输出功率等级的关系。该放大器的最大输出功率为28.25dBm,线性增益为27dB,PAE为45%,ACLR为-40dB。相较于传统的功放,PAE提高了5%左右。



(电子工程专辑)

  图5:ACLR与输出功率等级的关系。

  图6显示了耦合器的性能(VSWR2.5:1)。耦合系数变化小于0.6dB。BA012Fx系列是针对Band1、Band2、Band3、Band5和Band8开发设计的。BA012Fx系列所有的功放都满足PAE=45%,ACLR=-40dBc。



(电子工程专辑)

  图6:耦合器的性能(VSWR2.5:1)

  本文小结

  我们测试了三菱电机专用于数据卡的BA012Fx系列功放,本文对其电路和性能做了介绍。该系列放大器采用了单步衰减电路来控制增益,用相位补偿电路来优化增益改变时的相位变化。实现了最高等级45%的功率附加效率,比传统功放提高5%左右。



(电子工程专辑)

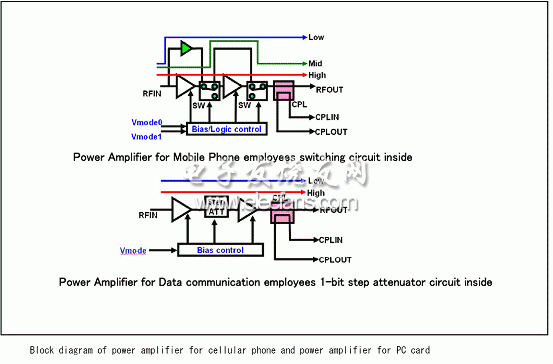

  图7: 用于手机和数据卡的功放架构框图。

上一页  [1] [2]
