本系统软件包括单片机采集和控制软件以及PC机客户软件两部分。单片机部分主要包括A/D数据采集模块和USB通信传输模块。
单片机控制程序由三部分组成：第一，初始化单片机和所有的外围电路(包括PDIUSBDl2);第二，主循环部分，其任务可以中断;第三，中断服务程序，其任务是对时间敏感的必须马上执行。根据USB协议，主机首先发令牌包给PDIUSBDl2，PDIUSBDl2接收到令牌后就给单片机发中断，单片机进入中断服务程序，首先读PDIUSBDl2的中断寄存器，判断USB令牌包的类型，查询是进行数据采集还是进行数据传输，如果是数据采集则进入数据采集模块，如果是数据传输则进入USB通信传输模块。
PC机的客户端应用程序是在VC++6.O环境下开发，主要完成对采集到的数据进行接收、存储、分析处理、实时显示和定征分析功能。心电图和心音图可以独立显示，也可以同步显示。
3 实验与结果

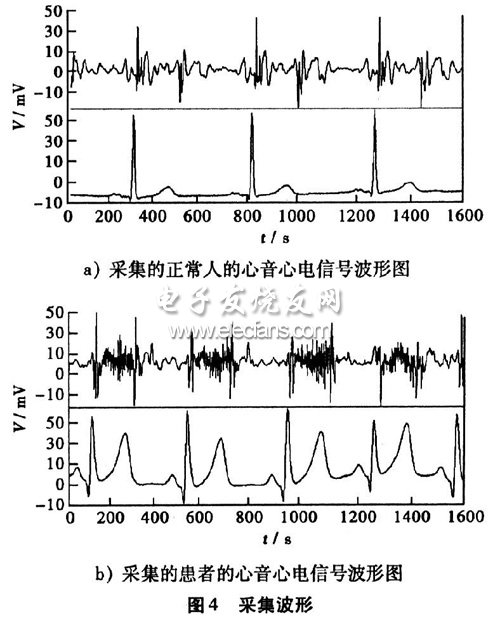

利用本仪器临床采集了50例健康大学生和50例心率失常患者的心电和心音信号，采集波形见图4，并对这些信号一一进行定征分析，心率失常误判率仅为5%。
4 结论
本仪器具有操作简便、测量准确可靠、功耗低、体积小、便于携带、具有强大数据分析处理功能，且可实现心电心音同步采样等特点，填补了现在临床不能进行心电和心音同步实时采集的空白。
