S1D13A05芯片中与2D硬件加速相关的寄存器如下：
(1)BitBLT控制寄存器(BitBLT Control Register)。该寄存器控制2D加速引擎。最低位(Bit0)设置为1则开始2D BitBLT操作。Bitl6设置为1则源地址模式为线性，否则为矩形。Bit17设置目的地址模式。Bit18设置颜色模式，0表示8位颜色深度，1表示16位颜色深度。
(2)BitBLT状态寄存器(BitBLT Status Register)。该寄存器可以查看2D操作当前状态。最低位(Bit0)为1表示2D BitBlt操作进行中，0表示空闲。Bit4为1表示数据队列已满，为0则队列未满。Bit5为1表示队列超过一半满，否则不足一半。Bit6为1表示队列中至少有一个数据，否则为空。Bit20～16指示了队列中空项的数目，Bit28～24指示了队列中正在使用的项的数目。
(3)BitBLT命令寄存器(BitBLT Command Register)。该寄存器设置光栅操作，颜色扩展及BitBLT操作选项。Bit3～0指示了BitBLT操作的类型：带ROP的写操作，读操作，带ROP的正向移动移动，带ROP的反向移动，透明写，透明移动，带ROP的图样填充，透明的图样填充，颜色扩展，透明颜色扩展，带颜色扩展的移动，带颜色扩展的透明移动，固定图样填充。Bit19～16指定了ROP操作和颜色扩展选项。
(4)BitBLT源起始地址寄存器(BitBLT Source Start Address Registe)。计算公式为：源起始地址一模式基地址+模式行偏移+像素偏移。
(5)BitBLT目的起始地址寄存器(BitBLT Destination Start Address Register)。Bit20～0指定了BitBLt操作的目的起始地址。
(6)BitBLT内存地址偏移寄存器(BitBLT Memory Address Offset Register)。该寄存器仅用于计算机内存到帧缓冲的拷贝模式，Bit10～0用于设置第N行与第N+1行之间的地址偏移。
(7)BitBLT宽度寄存器(BitBLT Width Register)。用于设置地址模式为矩形时的宽度，Bit9～0设置为宽度像素-1。
(8)BitBLT高度寄存器(BitBLT Height Register)。用于设置地址模式为矩形时的高度，Bit9～0设置为高度像素-1。
(9)BitBLT背景色颜色寄存器(BitBLT Background Color Register)。若为8位颜色模式，则Bit7～0指示了背景色在颜色查找表中的索引;若为16位颜色模式，则Bit15～0指示了背景色在颜色查找表中的索引。
(10)BitBLT前景色颜色寄存器(BitBLT Foreground Color Register)。若为8位颜色模式，则Bit7～0指示了前景色在颜色查找表中的索引;若为16位颜色模式，则Bit15～0指示了前景色在颜色查找表中的索引。
(11)BitBLT数据寄存器(BitBLT Data Register)。Bit15～0指定了BitBLT的数据。
4 S1D13A05图形驱动中的2D加速实现
下面以VxWorks为开发环境，基于WindML图形开发包，对S1D13A05的图形驱动开发中的硬件加速问题进行解析。
4. 1 初始化

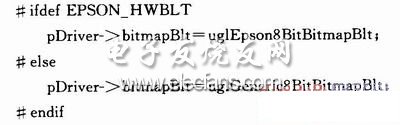

初始化图形设备时，通过一个宏定义来实现对硬件加速的开关。如果需要硬件加速，则让图形设备指针的bitmapBlt例程指向ug1Epson-8BitBitmapBlt函数。
