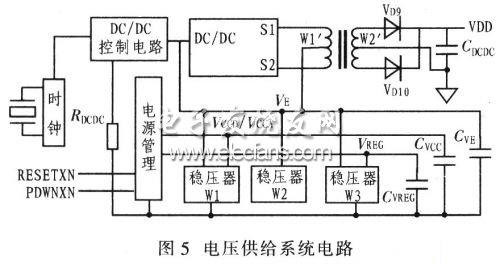

SIMl-2器件不仅能为内部器件提供电源供给，满足电路自身的消耗，还可根据用户需要为其提供稳定的电源电压。其电路如图5所示。
图5中，稳压器W1产生的VCCD/VCCA作为数字电路和模拟电路的供电电压。稳压器W2从恒定电流中产生稳定电压VE，而无需通过外部负载直接流向地。稳压器W3产生VREC，为外部应用元件进行无漂移电源供给，可驱动最大50 mA的负载。在打开外部电子设备供电后，不能立即使用VE，这样将破坏SIMl-2的启动。SIMl-2启动后，由RESETXN指示对外部设备供电，如果VE降到80%以下，DC/DC转换器调制关断，只有当VE达到92%以上才能重新工作。
DC/DC转换器采用电压转换模式，使能信号VCM为高电平时，DC/DC转换器控制输出Sl，S2;VCM为低电平时，输出S1，S2用高阻替换。DC/DC转换器通过开关S1和S2，对固定负载的供电进行推挽式转换。在推挽式电路中，两个开关S1和S2交替导通，在绕组W1’和W2’两端分别形成相位相反的交流电压。Sl导通时，二极管VD9处于通态，S2导通时。二极管VDIO处于通态。当两个开关都关断时，二极管VD9和VDIO都处于通态。如果Sl和S2同时处于通态，就相当于变压器一次绕组短路。因此，必须避免两个开关同时导通，每个开关各自的占空比不能超过50%，并且要留有死区。
闲聊(JABBER)禁止功能是指节点发生故障时，中断数据流以避免整个网络阻塞。如果信息时间超过120～240 ms，传输将会中断，同时RxS数据和RxA信号到节点的传输也被禁止;1.5~4.5 s后，禁止被取消。[next]
