基于PC的数据采集和处理系统能够利用PC机所有强大的数据运算、存储能力和优良的编程环境。系统软件设计采用NI公司的图形化虚拟仪器平台LabVIEW,另外现在众多国内厂家及NI公司也提供包括PC/CAN，RS232C/CAN，RS485/CAN等现场总线硬件产品。利用这些硬件产品，使用NI的编程平台很容易构筑专用的测控系统。由于该系统在Win95平台下构造，可以充分利用其提供的各种多媒体功能，应用多种手段实现良好的人机界面，从而容易实现强有力的分析和处理等功能。

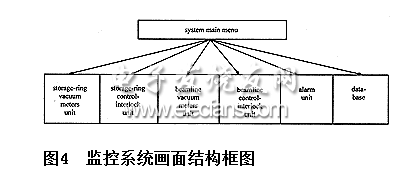

　　整个监控系统画面结构框图如图4所示，主要由六部分组成，其中控制和监测子系统画面中可以显示该子系统的所有主要真空计、各阀门的开关状态、重要参数以及各参数的实时曲线和历史曲线;报警子画面显示整个系统顺序发生的所有报警事件、时间;参数数据库实时记录整个系统所有重要参数变化。其中参数数据库可通过DDE功能和利用Excel实现。

　　4　结语

　　本系统的最终完成和实施，必将提高NSRL真空监测和联锁保护的可靠性及实时性，也将使NSRL的现场测控技术提高到一个新的水平，并向国际水平靠拢。作为现场总线的典型应用，也将有极高的推广价值。
