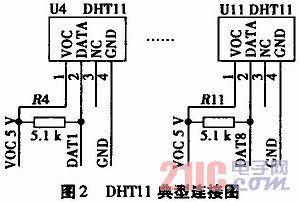

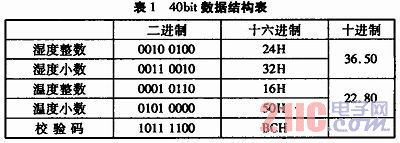

DHT11数字温湿度传感器采用单线双向的串行接口技术，一次通讯时间约4ms，数据分小数部分和整数部分，一次完整的数据传输为40bit，高位在先。即8bit湿度整数数据+8bit湿度小数数据+8bit温度整数数据+8bit温度小数数据+8bit校验码，其中校验数据等于上述4个8bit数据之和所得结果的末8位。例如：读取数据为：湿度为：36．50％；温度为22．80℃，则对应的40bit数据为：0010 0100，0011 0010，0001 O110，0101 0000，1011 1100，其数值对应于温湿度如表1所示。
DHT11与单片机主机通讯过程时序如图3所示，总线空闲状态为高电平，主机把总线拉低大于18ms等待DHT11响应，等开始信号结束后，延时等待20～40μs，DHT11然后发送80μs低电平响应信号，然后主机读取DHT11的响应信号，若总线为低电平，说明DHT11发送响应信号，DHT11发送响应信号后，再把总线拉高80μs，准备发送数据，每1 bit数据都以50μs低电平时隙开始，高电平的长短(26μs～28μs表示数字0；70μs表示数字1)决定了数据位是0或1。如果读取响应信号为高电平，则DHT11没有响应，应当检测器件或电路。当最后1 bit数据传送完毕后，DHT11拉低总线50μs，随后总线由上拉电阻拉高进入空闲状态。当用户MCU再次发送一次开始信号后，DHT11从低功耗模式转换到高速模式，等待主机开始信号结束后，DHT11发送响应信号，送出40blt的数据，这是读到的数据为上次测量的数据，要得到实时温湿度数据，必须连续两次读取温湿度值，且第二次读到的值为当前的温湿度值。这一点特别值得注意。
