2 系统设计

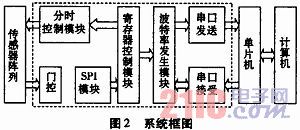

系统以C8051F340单片机为核心，它通过UART总线和USB总线分别与CPLD和电脑相连接。
2．1 数据采集模块设计
数据采集模块的核心模块由CPLD实现，CPLD接收到单片机控制命令后进行复位并开始工作，分时模块和门电路配合实现传感器的分时启动以及屏蔽掉SPI总线发回的环境温度数据及使能信号无效(高电平)时的乱码。SPI模块实现CPLD的从器件接受功能，每次工作将TN9发回的16位温度数据存入寄存器。寄存器控制模块在接受完16位温度数据后，启动串口发送，将高低8位数据分别发送给单片机，单片机在其中断函数中进行相应处理。
2．2 单片机模块设计

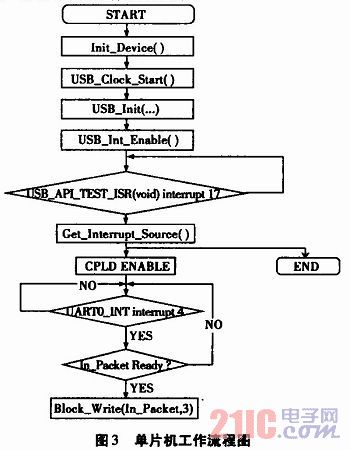

USB数据发送功能的实现是这一部分的难点，这里使用SILICon Laboratories公司提供的USBXpress和Configuration Wizard开发包并结合Keil uVision3开发环境可以很方便的实现C80S1F340单片机的配置工作，这样单片机程序编写和USB通信开发难度，我们只需要关注自己要实现的功能部分并不需要很了解复杂的USB通信协议。
