当采用MPEG-2编码标准时，按常规32个ONU到楼，覆盖1600用户，则每个ONU覆盖1600／32=50户。每个ONU的平均带宽为1000／32=31．25 Mbps，按总有线电视用户的40％接入交互数字电视，且同时点播视频节目的用户按40％计算，一栋楼的交互数字电视用户的带宽为31．25／50×40％×40％≈4 Mbps。能满足要求。
    当采用MPEG-4编码标准时，按64个ONU到楼，覆盖3200用户，则每个ONU覆盖仍为3200／64=50户。每个ONU的平均带宽为1000／64=15．63 Mbpe，按总有线电视用户的40％接入交互数字电视，且同时点播视频节目的用户按40％计算，一栋楼的交互数字电视用户的带宽为15．63／50×40％×40％≈2 Mbps，能满足要求。
2．3 光分配网(ODN)的设计与应用
2．3．1 光分配网设计的一般概念
    EPON系统中ODN位于分布的光网络中，包括单模光纤、光分路器等。OLT采用单纤波分复用技术，通过光纤与分光器与ONU连接，最大传输距离可达20 km。在ONU侧通过光分路器分送给多达32～64栋楼的用户。
    在ODN的设计中主要涉及到光缆布线、安全保证、光分路器的级联等问题。ODN系统的设计主要与城市居民小区的物理分布有关。常规结构的ODN设计较为简单，如下列举了ODN设计中的一种光分路器级联的方案供参考。
    例：4个小区，每个小区16栋楼，分前端机房距离第一个分光器5 km，第一个分光器距离各小区最远2 km。

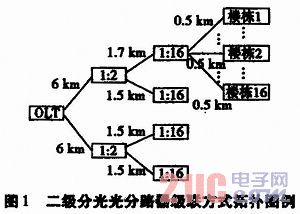

    可采用下列光分路器级联的方式进行设计，由于光分路器的级联与其级数无关，只与整个ODN系统的损耗有关，4个小区，每个区16栋楼，可用2个PON口进行覆盖即可，如图1所示：

    此设计方案可大量节省光纤，使布线更加灵活，减少了布线过程中所遇到的各种麻烦。其链路损耗如下：
    1×2光分路器损耗：3．2 dB
    1×16光分路器损耗：13．5 dB
    光纤损耗：0．32 dB／km(1 310nm波长)
    链路总损耗为：
    3．2+13．5+8．2x0．32+6 x0．5=22．32
    如OLT发射功率为PT=0dBm，ONU接收光功率为PR=-26 dBm，这是由于下行为数字基带信号，ONU的接收功率一般可达-26 dBm，则
    PT-PR=0-(-26)=26 dB>22．32 dB
    这就保证了PT-PR>22．32dB的链路总损耗，才能达到IEEE802.3ah对EPON物理层规定数据通道误码率10-12要求。
