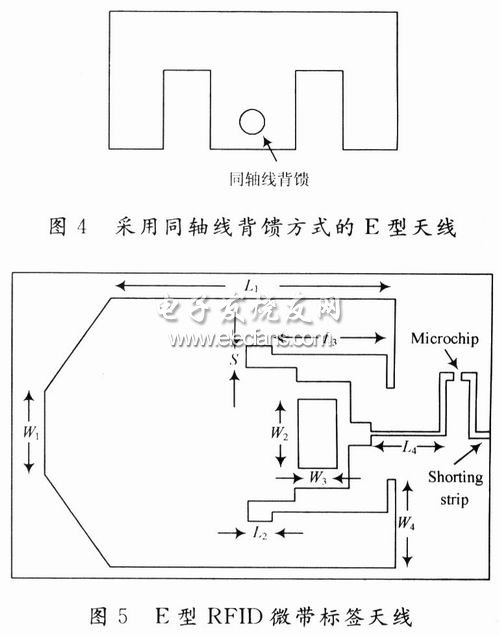

对于一般的微带贴片天线，它的辐射激励可以等效成一个谐振回路。在矩形微带贴片天线的基础上，采取E型结构，即沿天线的匹配方向将金属贴片开两条平行宽缝 (见图4)。由于贴片上存在两个缝隙的作用，促使天线的谐振特性受到了影响，即原来的一个谐振回路变成了两个谐振回路，当这两个谐振回路的谐振频点靠得比较近时，就达到了扩展频带的目的。

　　本文在E型背馈天线的基础上，提出了一种变形的侧馈天线方案，如图5所示。天线主体由一个矩形贴片开缝构成，顶部切去了两个角。由一个功分器和一段微带线作为馈线与芯片匹配，而芯片的另一段通过微带线接地。

　　由于高介电常数的介质能有效地减小天线的尺寸，所以基片选用尺寸为84 mm×54 mm×1.4mm的陶瓷氧化铝.介电常数为9～10。微带标签天线的物理尺寸为：L1=47.6 mm，L2=4 mm，L3=18 mm，L4=3.5 mm，W1=1 2.6 mm，W2=10 mm，W3=6 mm，W4=2 mm，S=3 mm。

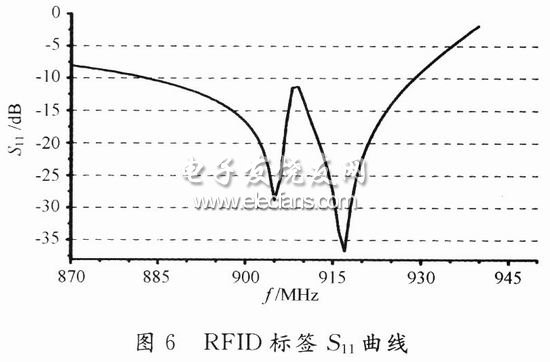

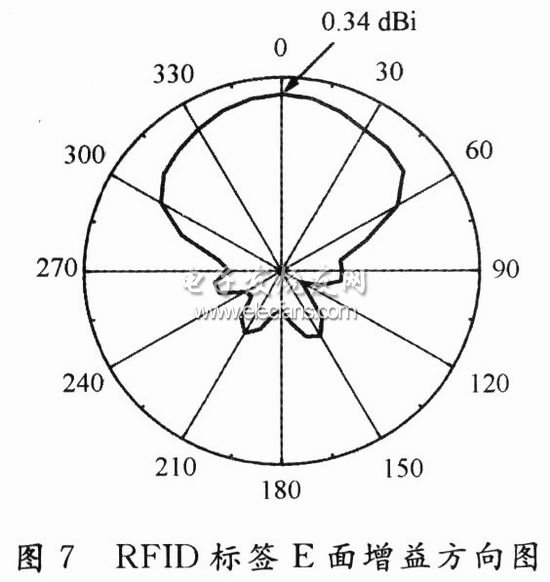

　　该天线采用的芯片在915 MHz时的阻抗为34.5一j815，呈现明显的容抗。采用AnSOFt公司的电磁仿真软件HFSS 10.O对天线进行仿真。经过调试和优化，得到天线的S11曲线，如图6所示。该天线分别在905 MHz和920 MHz有两个谐振频率。在905 MHz时，S11为一28 dB;在920 MHz时，S11为一37 dB，这两个谐振频率都比较窄，通过调整天线，使两个谐振频率靠近915 MHz，以达到增加带宽的目的。该天线增益在915 MHz时仿真结果为0.34 dBi(见图7)，满足RFID系统读取的要求。

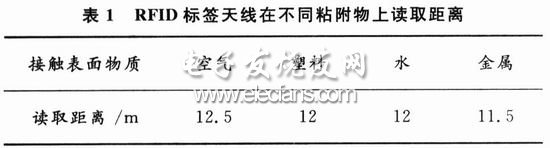

　　将RFID标签天线分别粘附在装水的塑料盒面(塑料盒很薄)、金属面、塑料制品上或直接放在空气中，读写器在902～928 MHz中设置广谱跳频，RF功率设置为36 dBm，读写器天线增益为12 dBi。测试读取距离如表1所示。该RFID标签的工作性能在不同物质环境中表现出较为满意的一致性。

　　3 结 语

　　实验测量表明，该天线在金属表面读取距离为11.5m，在不同物质表面读取距离基本不变，且性能稳定。
