使用SG6841D+029RR方案电源高压一体板的维修资料
来源:本站整理  作者:佚名  2011-09-17 14:22:57



  029RR是凹凸电子(02MICro)生产的一款专门为i到多CCFL设计的驱动芯片。内部采用零电压开关、推拉拓扑架构,工作频率可以被外界同步,转换效率高。内置电流和电压调节器,具有过电压保护电路、CCFL开路保护电路、模拟调光电路、软启动电路,采用SOP-8或者DIP-8封装。工作电压4.5V~5.5V,输出驱动脉冲频率30kHz~150kHz,固定频率输出。

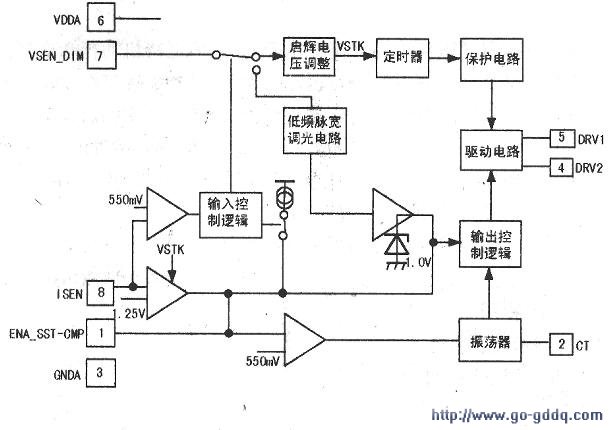

  上图为029RR内部结构图。

  下图为029RR典型应用电路图。

  下表029RR的引脚功能和实测数据。

引脚 符号 引脚功能 电压 对地电阻
1 ENA_SST_CMP 使能、软启动时间设置 1.7 48
2 CT 定时器外接定时电容端 2 46
3 GNDA 接地 0 0
4 DRV2 激励脉冲输出2 0.9 62
  DRV1 激励脉冲输出1 9 62
6 VDDA 供电端 4.8 38
7 VSEN_DIM 调光信号输入和过压检测 1.1 77
8 ISEN 灯管电流检测 7 0.5



  上图和下图为采用此组合方案的电源高压一体板实物和测试图。此板设计结构比较好,功率输出大,直流输出为12V和5v,用在18.5英寸以下的2灯液晶显示器中都可以。
