电容式触摸接口可靠性设计方案
来源:本站整理  作者:佚名  2011-09-17 14:23:09



调试

  图4显示了电容式触摸接口的设计流程。然而,在实际运用中,部件变化、运行环境及噪声都会影响传感器的性能和可靠性。



触摸感应接口

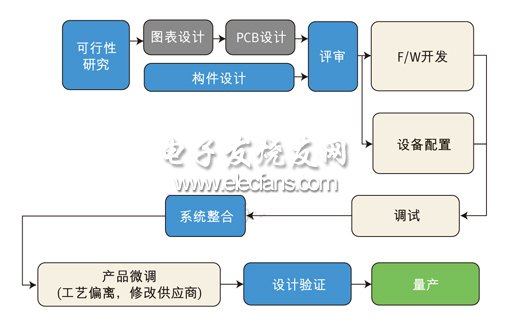

  图4:触摸感应接口设计流程。

  调试是一个关键的步骤,用来确保传感器能正常和持续运作。通过调试传感器一系列参数的最佳值来保证足够的信噪比(SNR)和手指阈值。一般说来,满足传感器设计可靠性的最低要求是达到5:1的信噪比(见图5)。为了避免大气变化引起电容变化造成的假触发,建议手指阈值为信号强度的65-80%之间,以确保可靠的手指检测。

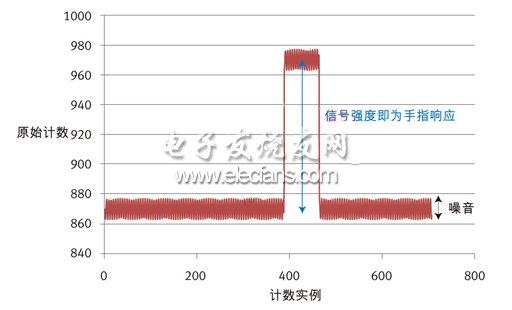

  图5:原始传感器数据由手指响应和噪音构成。手指响应,也称为信号强度,是当手指放在传感器上时通过感应系统可以看到的原始计数的差别。

  传感器控制器生产厂商会在调试过程中提供指南来帮助工程师,确保系统达到理想的参数。电容式感应算法的传感器控制器实现过程类似图3,调试过程将按照如图6显示的步骤。



调试电容感应系统

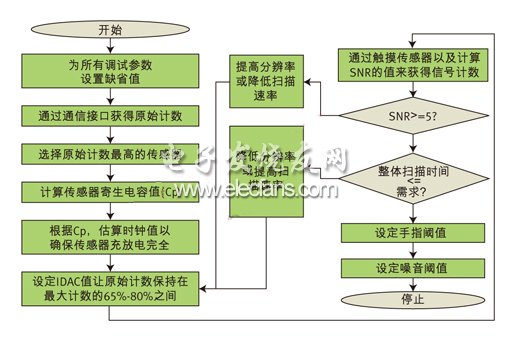

  图6:调试电容感应系统。

  开发人员可以通过如下方式实现参数调试:可以在固件里根据传感器具体操作编写代码(通外部元件)或者配置控制器。使用固件方法比较弹性,但当参数调试需要改变时,固件也需要修改和更新。

  设计者也可通过使用固定功能/不可编程的电容式传感器控制器来简化系统固件开发。在这种情况下,参数调试必须使用板上外部组件实现或通过通信接口(如)发送配置数据。

  使用这种方法时,每当调试参数需要改变,要么需要把用户接口板返工要么需要更新配置数据信息。开发人员需要注意的是:调试可能是费时的,尤其是PCB或覆盖物需要反复改变时。
