DSP系统中PWM通道实现D/A转换精度的分析方法
来源:本站整理  作者:佚名  2011-09-17 14:23:36

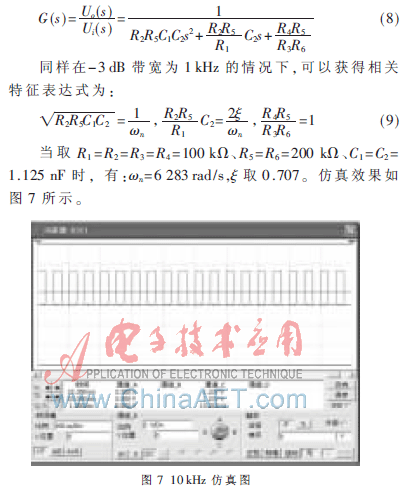

    (3)若直接将两个一阶低通滤波器级联,也可以构成一个二阶滤波器电路。限于篇幅,本文不再赘述,有兴趣的读者可以自行推导。
    通过(1)(2)对比分析可以初步得到,单个滤波器中运放个数越少,信号复现准确度高,振动幅度控制精度低;运放个数越多,信号复现准确度低,振动幅度控制精度高这个结论。限于篇幅,这里省略了三阶四阶滤波器的分析过程。

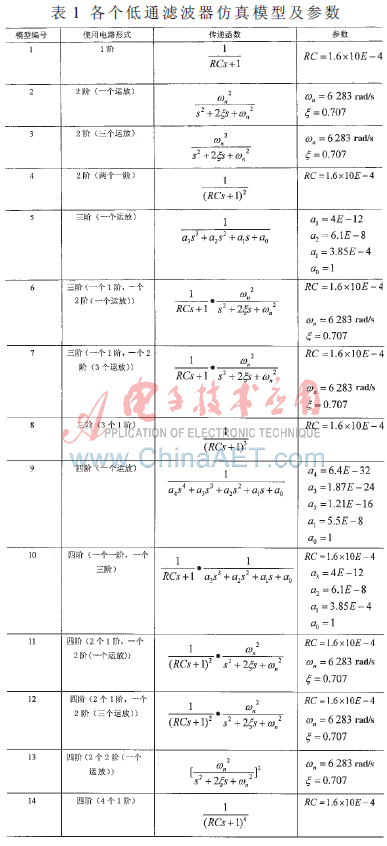

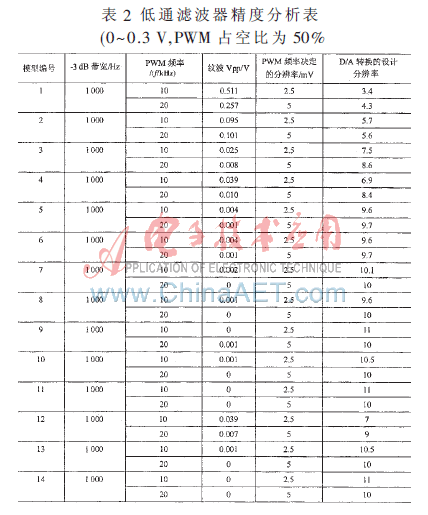

   表1、表2为一阶到四阶各种滤波器获得的D/A精度分析结果。

    经分析,得出精度与电路结构有如下关系:
   (1)滤波器阶数越高,纹波值越小,越接近3.3 k,本文中为1.65 V,D/A转换精度也越高;
   (2)单个滤波器中运放个数越少,信号复现准确度高,振动幅度控制精度低;运放个数越多,信号复现准确度低,振动幅度控制精度高。
    所以,在设计电路中,必须合理考虑信号准确度与振幅控制精度这一对矛盾,根据实际情况,合理设计电路。
参考文献
[1] BLEULER H, GAHLER C, HERZOG R, et al. ApplICation of digital signal processors for industrial magnetic bearings[J].Control SystEMS Technology,1994,2(4):280-289.
[2] SCHULZ A, SCHNEEBERGER M, WASSERMANN J. A reliability analysis of switching amplifier concepts for active magnetic bearings[C]. Industrial Technology, 2006.Mumbai:ICIT,2006:1460-1465.
[3] SABIRIN C R, BINDER A. Rotor levitation by active magnetic bearing using digital state controller[C]. Power EleCTRonics and Motion Control Conference, 2008. Poznan: EPE-PEMC 2008 13th:1625-1632.
[4] 吴华春,胡业发,周祖德.磁悬浮主轴DSP控制系统的研究[J].武汉理工大学学报,2010,32(6):39-42.
[5] 罗诗旭,汪希平,杨新洲.基于DSP的磁悬浮轴承数字控制系统设计[J].电子技术,2003(1):6-9.
[6] 谢青红,张筱荔.TMS320F2812 DSP原理及其在运动控制系统中的应用[M].北京:电子工业出版社,2009.
[7] 向先波,徐国华.TMS320F240片内PWM实现D/A扩展功能[J].单片机与嵌入式系统应用,2003(3):17-20.
[8] 陆钰珊,王超,刘贤兴.五自由度磁悬浮电机的数字控制系统[J].电机与控制应用,2008,35(11):27-31.
[9] 任双艳,边春元,刘杰.基于DSP的磁悬浮轴承数字控制系统[J].东北大学学报(自然科学版),2007,28(7):1025-1028.
