基于虚拟仪器的污水水质在线监测系统
来源:本站整理  作者:佚名  2011-09-23 10:33:59

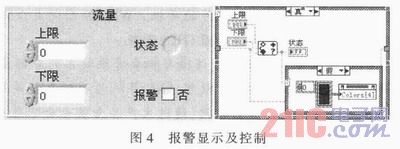

    在系统中对获取的各个参量进行了上下限报警控制,方便系统在使用中能够安全预警。报警界面中,包括正常显示时状态指示灯和报警状态下的指示灯。这里指示灯以不同颜色显示不同状态,当在正常范围内显示绿色,在发出报警时显示红色。这一功能的实现是通过指示灯控件来实现的,如图4所示。

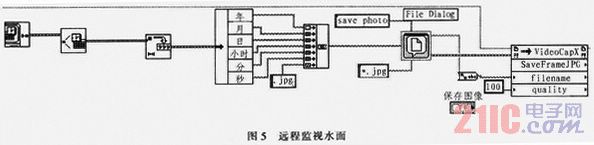

    同时对数据实时进行了预测,方便在使用中对未来数据按照当前的状态进行趋势预测,以提前采取手段进行处理。还利用无线摄像头,对污水表面进行远程监视。这里使用了相机OCX控件进行控制,可以实现对实时图像显示、拍照、相机调节等,如图5所示。在系统中同时还导入了GIS数据库,可以进行指定区域的搜索与定位,方便了对不同区域水质进行对比监测。




4 结论
    虚拟仪器是传感器和计算机技术快速发展的产物,是人们对信息快速获取及综合分析必须的趋势,是污水水质在线监测高效率解决方案的最佳工具。基于LabVIEW的工业污水水质在线监测系统具有一个非常人性化的人机界面,功能全面、操作简单方便,实现了工业污水水质多参数的整合监控与管理。经测试,系统运转良好,达到了预期效果,至此可以得出如下结论:
    1)可以快速获取远程污水的TOC、COD、BOD等各类参数信息从而进行实时显示,利用数据库管理系统实现管理大量的实时数据,且有计算机硬盘作为存储容器,可把相当长时间的数据存储下来,方便日后查阅分析,并能够进行及时准确的报警提示。
    2)能够结合历史数据,绘制综合曲线图,方便准确的进行数据的综合分析,并能预测未来数据趋势,做到提前调节及准备应对方案等,在实际使用中效果很理想。
    3)可以实时通过远程视频监测各类情况,也可以通过GIS信息数据库,进行不同区域的信息比对和综合分析。

上一页  [1] [2] [3]
