ADuC7128实现宽频带相位测量系统
来源:本站整理  作者:佚名  2011-09-23 10:35:25



2. 1. 1 信号调理电路

  信号调理电路要完成对输入信号的耦合、衰减、放大、电平调整等功能,系统有良好性能的前端模拟通道是进行高精度测量所必须的[3]。本设计中的两路信号调理通道CH1 和CH2 具有完全相同的对称结构,且同时对输入信号进行信号调理。

  2. 1. 2 频率变换电路

  模拟乘法器是一种完成两个模拟信号相乘的电子器件,由于乘法器与双平衡混频器相比具有更好的线性。因此,本设计选用了ADI 公司的AD834芯片作为系统的混频器使用,利用AD834 将待测信号与ADuC7128 内部DDS 模块产生的参考信号进行混频后,再将差频信号以单端电压信号的方式输出。

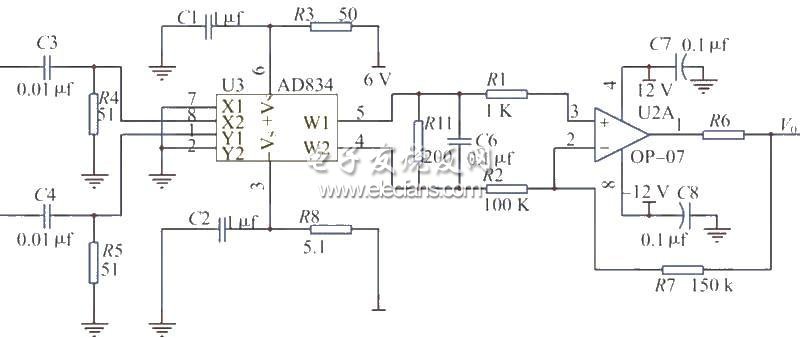

  频率变换电路如图2 所示,AD834 的引脚X1和Y2 均与地相连,将待测信号与参考信号分别以单端输入的形式输入到AD834 的两个信号端口Y1、X2。选择Y1、X2 作为单端输入引脚是因为这两个引脚离输出端比较远,选择它们作为输入可以减小输入信号到输出端的耦合分量。根据设计需要,在AD834 后面接入一个具有高开环增益的运算放大器OP-07,通过OP-7 和R7、R6 组成I /V 转换电路,这样就可以将乘法器的输出信号由双端差分电流形式转化为单端电压形式。



频率变换电路

  图2 频率变换电路

  2. 1. 3 微处理器控制电路

  在进行频率转换时,需要一个频率可调的信号源提供参考信号。以ARM7 为内核开发的高性能微处理器ADuC7128 内部集成了一个输出频率可达到25 MHz 的DDS 模块,信号的输出电压在1 V 左右。其技术指标满足了作为参考信号的要求。同时,ADuC7128 可通过内部PLL 进行时钟倍频,最高工作频率可达41. 78 MHz,工作电压在图3ADuC7128控制电路3. 0 ~ 3. 6 V 范围内。ADuC7128 微处理器自身结构紧凑、体积小,能够有效提高系统的集成度和可靠性。ADuC7128 微处理器的控制电路,如图3 所示。

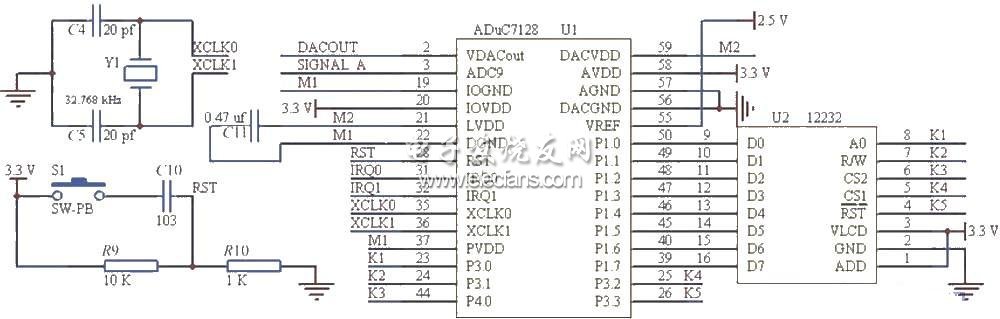

ADuC7128 控制电路

  图3 ADuC7128 控制电路

  在本系统中,首先打开CH1 通道上的模拟开关,使被测信号绕过频率转换电路,而直接进入比较器LT1715 进行整形,然后ADuC7128 利用内部计数器T0 产生的标准计数脉冲对整形之后的脉宽信号进行高速填充。如果计数值为N,标准计数脉冲的周期为ΔT,则输入信号的频率为f,周期为T:
