3 系统软件设计
    系统的软件主要由温度测量程序和Modbus通信中断程序组成。

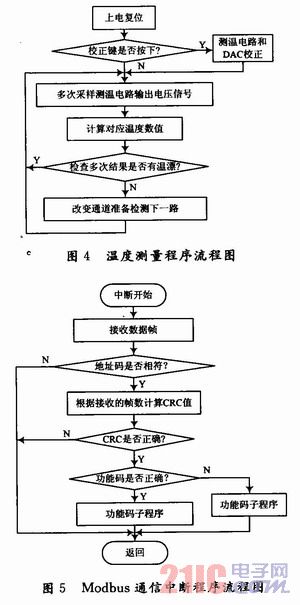

    测温程序主要负责温度采集，主要工作在于建立热电阻温度和电阻值的分度表，并判断每路检测结果是否出现温度是否异常，是则重新测量。正确的测量结果将保存于保持寄存器，等待上位机读取。温度测量程序流程图如图4所示。

    当模块接受到主机的读取命令时，则进入通信中断程序。Modbus协议是应用于工业控制上的一种通用通信协议。主要有两种通信模式：ASCII和RTU模式。由于在同样的波特率下，RTU比ASCII能够传送更多的数据，因此采用RTU模式来实现模块的MoSbus通信。它的消息帧格式主要有地址、功能码、数据、校验码构成。Modbus协议的通信中断程序流程图如5所示。

4 结语
    本模块采用了AVR单片机为控制核心，采用外扩一片低成本的13位A／D芯片，通过电子开关切换实现多路测温电路。设计了一种PWM转DAC电路。基于Modbus通信协议，通过RS 485网路与主机通信。结构简单，准确度高，通用性好。实际使用中，在高温和强干扰环境下，模块仍能正常工作。
