多电平电压空间矢量脉宽调制SVPWM方法和两电平一样，都是源于电动机磁链跟踪技术，采用电压矢量等效合成逼近的方法，以电动机磁链轨迹尽量逼近圆形为目标，进行具体的开关方式切换和控制。这种控制方法具有电压利用率高，开关次数少，易于数字实现等优点。因此是目前国内外中大功率变频器中使用最广泛的一种控制方法。
设异步电机由理想的三相对称电压源供电，即

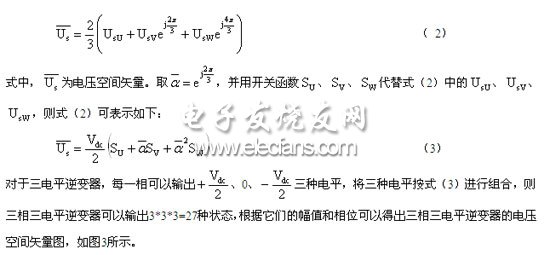

(1)式中， 为电源电压有效值， 为电源电压的角频率。因为U、V、W三相在空间上互差 ，所以，采用电压空间矢量的概念后，可表示如下：

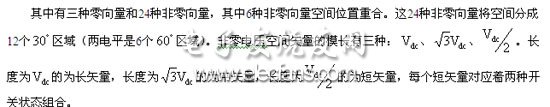

图3 三电平电压空间矢量图
图4 第一扇区电压空间矢量
