3.1集中布置的DCS设备接地方法
3.2分散布置的DCS设备接地方法
分散布置DCS系统设备之间的连接一般是网络(通讯)线，例如：现场控制站分散到现场，而操作员站位于不同的控制室，分散直径在500米的范围内，各站点间使用多模光纤或5类双绞线或DP屏蔽双绞线等连接。
3.2.1使用光纤连接的站点：各站点内的接地方法同集中布置的DCS设备。
3.2.2使用5类双绞线或DP屏蔽双绞线连接的站点：
3.2.2.1控制室的各类地线先连接到公共连接板，公共连接板通过接地总干线与公共接地极相连。从公共接地极看过去，整个接地网络是一个星型结构。
3.2.2.2 使用5类双绞线或DP屏蔽双绞线两头通过网络浪涌保护设备(信号避雷器、通流量不小于5KA)与DCS的SWITCH、HUB、REPEAT、或其他网络设备相连。两边的站点有各自的公共接地极，二者不必有金属连接，各站点的接地方法同集中布置的DCS设备。5类双绞线或DP屏蔽双绞线必须穿镀锌钢管或金属桥架敷设，钢管或桥架必须可靠接地。当雷击，或者电气事故造成两边地电位差过大时，信号避雷器可以保护两边的设备。
3.3 DCS设备接地安装

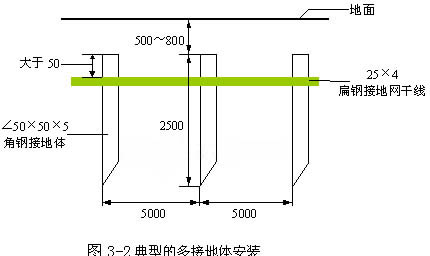

3.3.1接地体：为钉入地下的良导体，由接地总干线传来的电流通过接地体导入大地。接地体与接地总干线之间采用铜焊，焊接后应做防腐处理。可用接地网干线把多个接地体连接成网，接地网应满足DCS系统接地电阻的要求。当接地网干线与接地体采用搭接焊时，其搭接长度必须为扁钢宽度的2倍或圆钢直径的6倍。图3-2为典型的多接地体安装图。
3.4 DCS系统接地降低土壤电阻率的方法
3.4.1改变接地体周围的土壤结构。在接地体周围的土壤2～3m范围内，掺入不容于水的、有良好吸水性的物质，如木炭、焦碳煤渣或矿渣等，该法可使土壤电阻率降低到原来的1/5～1/10。
3.4.2用食盐、木炭降低土壤电阻率用食盐、木炭分层夯实。木炭和细掺匀为一层，约10～15cm厚，再铺2～3cm的食盐，共5～8层。铺好后打入接地体。此法可使电阻率降至原来的1/3～1/5。但食盐日久会随流水流失，一般超过两年就要补充一次。
3.4.3用长效化学降阻剂。用长效化学降阻剂方法可使土壤电阻率降至原来的40%。
