低轨卫星网络协议的仿真模拟

来源：本站整理作者：佚名 2011-09-25 09:54:06

2.1 地面网关节点模型要实现的功能

　　（1）切换管理，向GlobalNode 通告与卫星的映射关系；

　　（2）向Global Node 通告可以到达的子网地址；

　　（3）数据包的封装与解封；

　　（4）上行链路的各个pipeline 阶段。

　　2.2 Satellite 节点要实现的功能

　　（1）路由地面网关发送来的数据包；

　　（2）网络协议平台，在其上实现非面向连接的路由协议；

　　（3）下行链路的各个pipeline 阶段；

　　（4）星间链路的各个pipeline 阶段；

　　（5）导入STK（Satellite Tools Kit）卫星轨道文件。

　　2.3 Global Node 要实现的功能

　　（1）存放网关可达子网列表，供网关封包时查询；

　　（2）存放网关与卫星映射列表，供卫星节点星上路由时查询。

　　3 仿真验证

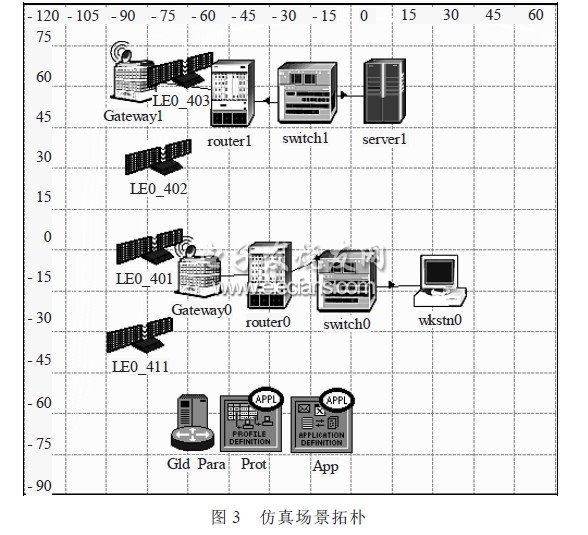

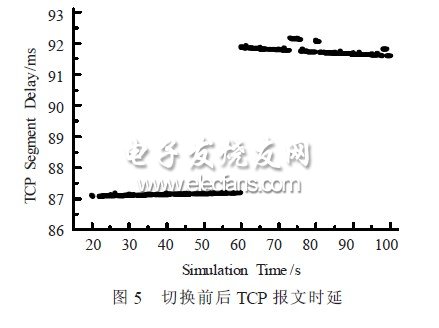

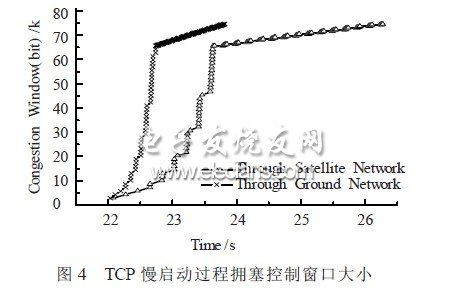

　　在本文所建立的仿真系统平台上，作者仿真了TCP 协议在动态路由上的性能。仿真场景采用Iridium 系统的一部分作为空中卫星网络，两个地面网关处于不同卫星覆盖范围内，网关所连接的Internet 中有一对客户机/服务器采用TCP 连接进行数据传输。仿真结果将比较通过低轨卫星网络进行TCP 连接与通过地面网络进行TCP 连接之间的拥塞控制窗口，切换前后时延变化。仿真设置为：客户端（longitude- 161.8, latitude-29.14）下载服务器端（longitude- 15.2, latitude- 20.9）上大小为1Mbit 的文件，带宽瓶颈为10Mbps, 整个过程每5s 重复一次，直至仿真结束，仿真的网络场景拓朴结构如图3所示。
