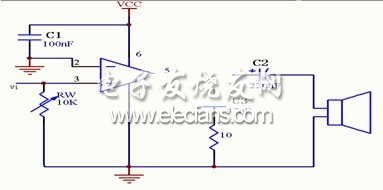

由CPLD芯片输出的音频信号很微弱，不能直接去驱动扬声器，因此需要一个音频放大电路对输出的音频信号进行放大，然后再去驱动扬声器。我们采用由集成功率放大器LM386组成的音频功率放大器，如图4所示。其中，C2是交流耦合电容，将功率放大器的交流输出送到负载上，输出信号通过Rw接到LM386的同相端。C1是退耦电容，R1-C3网络起到消除高频自激振荡作用。


　　3.3 音乐选择开关与彩灯闪烁控制电路

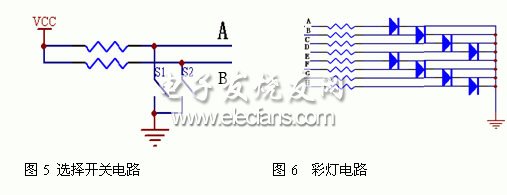

　　这两部分电路很简单，在音乐选择开关电路中（图5）S1断开时A端为高电平，闭合时A端为低电平，S2 断开时B端为高电平，闭合时B端为低电平，通过S1、S2的开与关来改变A、B的状态，从而实现对四首音乐的选择。

　　彩灯闪烁控制电路（图6）是由发光二极管构成的，A、B、C、D、E、F、G、H八端电平的高低变化控制着八个发光二极管的亮灭。


　　4 系统调试

　　把以上各部分电路与预先设计好的MIDI音乐发生器芯片（EPF10LC84-4）连接起来，形成整个系统。

系统调试主要是对音乐节奏时钟、彩灯控制时钟的频率和音频功率放大电路进行调试。

1．音乐节奏时钟的调试：音乐节奏时钟理论要求时4Hz，在实际的演奏过程中频率稍微高于4Hz效果较好，通过改变R1的电阻来改变音乐节奏时钟，从而改变音乐节奏。表1是音乐节奏时钟调试过程中的记录。

表1 音乐节奏时钟调试记录

经过比较，最终将R1的阻值定在3.4 KΩ，音乐节奏时钟的频率为4.5 Hz。

2．彩灯控制时钟的调试：彩灯控制时钟频率要求在十几到几十赫兹之间。表2是彩灯控制时钟调试过程中的记录。

　　2．彩灯控制时钟的调试：彩灯控制时钟频率要求在十几到几十赫兹之间。
表2 彩灯控制时钟调试记录

经过比较，最终将R1的阻值定在0.958 KΩ，彩灯控制时钟的频率为16Hz。

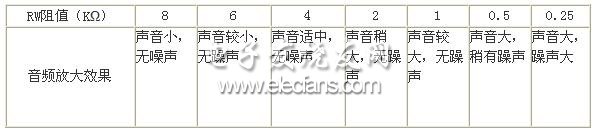

3．音频功率放大的调试：通过调节RW的阻值来改变输入到音频放大器LM386的音频信号的电压值，调试结果如表3。

表3 音频放大调试记录
