单片机实现的简易智能机器人
来源:本站整理  作者:佚名  2011-10-05 10:15:15



2.5 显示单元

  显示单元由2个7段数码管组成,为了减少整个系统的功耗,采用了由单片机软件译码,动态显示,实时显示每个断点到起点的距离以及整个运行过程的时间。

  2.6 声光报警单元

  用555作为振荡源,用单片机触发振荡源驱动电磁讯响器作为声音指示器和1只发光二极管作为光指示装置,从而组成声光报警单元。

  2.7 电源单元

  本系统采用2套电源分别对电机和控制电路进行单独供电。系统控制电路采用经7805稳压后的输出供电(5V),电机则采用4节AA电池来供电。

  3 系统的软件设计

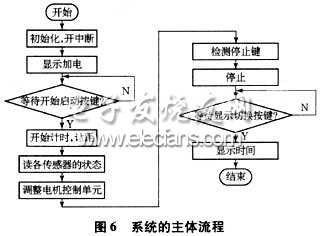

  该系统配套的软件程序采用模块结构,由C语言编写完成。主要由初始化程序、偏道调整程序、偏离光源调整程序、声光指示子程序、读传感器状态、显示程序、定时器0的中断服务程序、定时器1的中断服务程序、外部中断0的服务程序、停车处理等模块组成。系统的主体流程如图6所示。



  4 结束语

  该机器人在认为设定的跑道上经过多次实验,达到了预期的效果,但是其智能化程度还远远不够。随着人工智能和神经网络技术的不断研究和深入,智能机器人的发展前景将会越来越广阔。

上一页  [1] [2] [3]
