导航分系统通过接收均匀分布在圆周的八个光敏三极管采集的信号，送给单片机的ADC模块，从而得到光强信息，确定光源所在位置，引导小车导航。传感器阵列的位置分布见图4。

1.3 避障模块设计
　方案一：采用光电开关，方向杂散小，在距离障碍物一定距离时可测出障碍物，价格低廉。
　方案二：采用超声波测距的方法。利用超声波传感器，监视测量发射脉冲和接受脉冲的时间差，计算超声波和物体之间的距离。
　方案选择：超声波测距价格较高，且通过算法优化，光电开关完全可以满足设计要求，故采用方案一。
小车避障模块采用的红外光电接近开关，接收均匀分布在半圆周的五个光电开关采集的信号如图4所示，单片机通过读取开关电平的高低即可确定障碍物的方向，引导小车躲避障碍。本设计中采用的是E18-D80NK型光电开关。
2 灭火机器人软件设计
　可编程微控制器模块使机器人实现下列功能[5]：(1)监测传感器以探测周边环境；(2)基于传感元件的检测做出决策；(3)控制机器人运动；(4)实现灭火功能。
2.1 灭火机器人程序设计思路
　(1)寻找火源：机器人在各个房间门口搜索房间是否有火，如果有火就停下。
　(2)灭火：检测到房间有火，利用光敏电阻寻找蜡烛，直接朝火焰前进，到达火焰一定距离(由程序设定)，停下，启动灭火装置。
　(3)返回：机器人救火任务完成，从所处的位置回到起点。

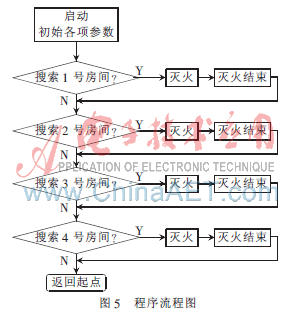

程序流程图如图5所示。

2.2 寻光、避障导航算法
　寻光算法：根据传感器环路的结构，以小车左右方向作为X轴，八个光敏三极管分别位于0°、45°、90°、135°、180°、225°、270°、315°的位置。计算信号幅度最大的光敏三极管与位置90°的光敏三极管之间的夹角，将小车转动这个夹角，使位置90°的光敏三极管所接收的信号幅度最大，然后前进。
避障算法：根据传感器环路的结构，以小车左右方向作为X轴，五个光电开关分别位于0°、45°、90°、135°、180°的位置。光电开关只能输出TTL电平，可以转换为二进制分量，当传感器分量为高电平时，表示探测到障碍物。
　当有三个以上光电开关分量为高电平时，表明障碍情况比较复杂，此时将小车退后，然后再向右一段距离，继续前进。
当只有一到两个光电开关分量为高电平时，表明障碍情况比较简单，此时小车将沿着与高电平传感器相反方向行进，继续前进。
　本设计是以ATMega128控制的轮式移动机器人，两轮采用直流伺服系统驱动，后部球轮为随动支撑轮。在移动机器人车体前部安装有光敏电阻、红外线探测发射装置，用于采集环境信息的信息，从而实现移动机器人自身位置的感知。实验表明，在路径搜索过程中，移动机器人能够较好地达到搜寻目的，对环境做出合理的反应，达到一定的智能水平。
参考文献
[1] 张建中，李东民，张陟峰. 转臂式灭火机器人灭火技术研究与实现[J]. 现代制造工程，2010(7)：138-142．
[2] 徐国保，尹怡欣，周美娟．智能移动机器人技术现状及展望[J].机器人技术与应用，2007(2)：29-34.
[3] 丁伟，孙华，曾建辉．基于多传感器信息融合的移动机器人导航综述[J]. 传感器与微系统，2006，25(7)：1-3.
[4] 席文姣，陈帝伊，马孝义．基于ARM9嵌入式系统智能灭火机器人控制器设计[J].现代电子技术，2010(10)：114-117．
[5] 关为民，陈帝伊，马孝义．智能灭火机器人硬件电路的设计与实现[J].微型机与应用，2010(4)：21-24．
[6] 程鹤鸣．智能侦查灭火机器人[J].控制工程，2009(16)：117-121．
