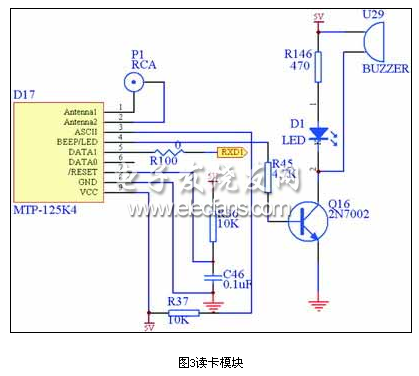

刷卡采集选用的是MTP-125K4模块，并选择ASCII方式以及固定的9600bps输出RS232数据，感应距离为30cm，其输出数据端口直接连接CPU的串口1接收端即可。输出的数据格式为头码(02)+10ASCII数据+Checksum校验码+结束码(03)，事实上我们只需存储10位数据信息中的4位卡号。具体电路如图3所示。

　　电源管理

　　电源管理部分采用了1150mAh的LI电，通过DC-DC升压至5V，再通过LDO给系统所需要的3.3V和2.5V电压。其中DC-DC是LT1308A芯片，LDO采用AMS1117-3.3V和AMS1117-2.5V，可以为系统提供稳定的电压供给。

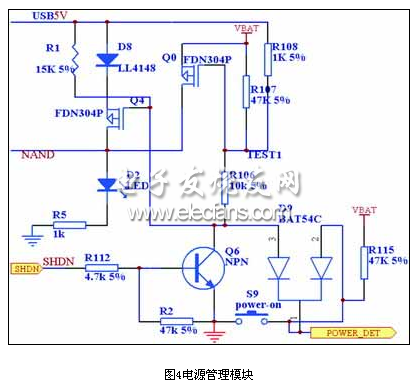

　　图4是电源开关控制部分电路，功能为实现USB和电池供电的切换。当未插入USB时采用电池供电，而连接时系统采用USB供电。S9为总电源开关。具体的实现过程为：电池供电时，开关S9按下，TEST1点由高变低，Q0导通，NAND网络为高，系统开始供电，此时程序运转并给与SHDN引脚高电平信号，促使Q6导通，此时即使按键抬起TEST1点仍为低电平，维持Q0的导通。当插上USB后，按键的按下使得Q4导通，Q0此时截至，系统由电池供电切换为USB供电，其它道理相同。关机时按键按下，Power_DET网络检测电平由高变低，给予SHDN低电平，Q6截至，按键抬起后无论是Q0还是Q4均截至，系统断电。

　　系统软件设计

　　软件部分除了CPU的底层初始化部分采用ARM汇编，其余全部用C语言编写。

　　程序初始化后进入低功耗模式，等待各种具体操作。当有指纹采集时，就进入指纹数据采集和处理模块，处理结束后，又重新退回低功耗等待模式，等待其他操作。同理，当有读卡数据或者时钟设置响应时，便进入相应的操作模块进行处理。值得注意的是，系统有两种关机方式。一种是通过手动关机，另一种则通过系统定时器定时到后自动关机。

　　图像数据读取

　　根据前面的分析，图像数据的采集采用的是DMA方式的单步模式。初始化时，除了设置单步模式外，还需要将DMA读取的源地址设为锁存器上的片选地址，目的地址则是存储数据的缓存地址;数据的大小设置为一帧数据的大小，这里为480×640字节。

　　在读取数据过程中，系统首先检测帧同步信号，以确定一帧的开始，然后等待传感器发出的DMA请求(与非门输出低电平)。当接收到请求后，便按DMA的方式传输数据，每接收一个字节，相应的用于指示剩余字节数的寄存器的值便会减一，直至减到零，表示数据接收完毕。

　　读卡

　　考虑到刷卡的随机性，决定采用中断的方式来读取数据。即通常情况下，系统是在低功耗下等待;当有刷卡时，跳出低功耗并读取数据。

　　整个读取过程就是对串口通信的操作过程。当有数据进来时，串口模块会产生一个中断。因此在相应的中断响应便可以读取这一数据，直至数据完整读取;所读取的数据中有一个校验和，可以帮助验证数据的正确性。

　　结语

　　本本产品目前已经研制出样机，经调试检测各项指标合格，实现了上述各项功能，满足了产品的设计指标。
