614-B3电子交流稳压器的原理分析
来源:本站整理  作者:佚名  2011-10-08 16:25:14



  2.稳压过程

  稳压器正常工作时,由于输入电压波动导致输入电压下降或因负载加重,使输出电压降低的话,稳压器将发生一系列的调整过程:输出电压下降→2D2P灯丝电压下降2D2P屏极电流下降→2D2P屏极电压上升→6J1栅极电压上升→611屏极电压下降→6N1阴极电压下降→6P1(G4~G9)屏极电流上升→磁放大器T2交流线圈感抗下降磁放大器T2交流线圈电压下降→自耦变压器Tl初级绕组电压上升→自耦变压器Tl次级绕组电压上升→输出电压上升。这一系列的调整都是自动进行的,而且是在<0.2s的时间内完成。如果因为输入电压升高或负载减轻而导致的稳压器输出电压升高,则稳压器内的调整过程与上述过程正好相反,就是通过这样的调整过程,使稳压器输出电压保持稳定。

  本文介绍的614系列交流电子稳压器是苏州电工仪器厂生产的天星牌产品,该厂生产的稳压器型号很多,技术改进后的614-B3Ⅱ型将T3容量加大,并多绕制了一个300Vx2的绕组,这样就淘汰了高压变压器T4,从而实现了控制电路装置的小型化,将开关K换成“开”、“停”按钮。

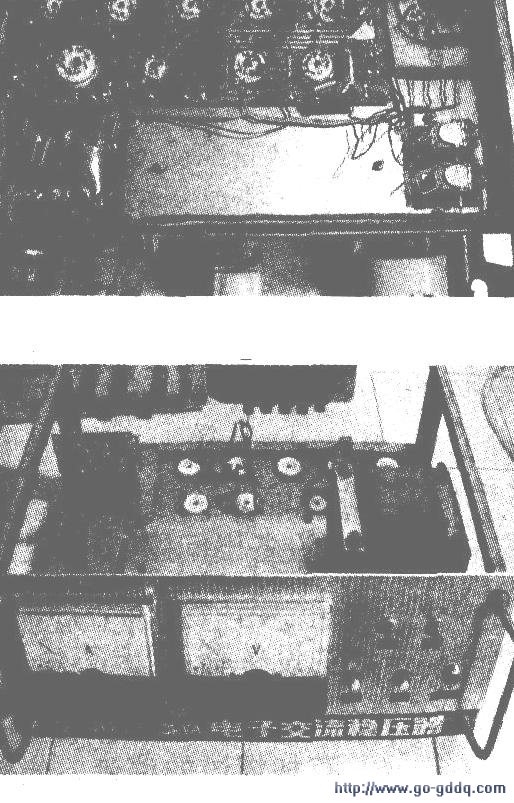

  3kVA和5kVA的稳压器是立式结构,把Tl、T2、Cl、Ll、Jl等大型零部件装在箱体的下方,上方有像抽屉一样的结构可以抽出,前面是面板,后面是电子元器件,给修理带来很大的方便。控制电路装置见下图(修理中的照片,零件不齐全)。容量在2kVA及以下各型号稳压器一般都是台式结构。
