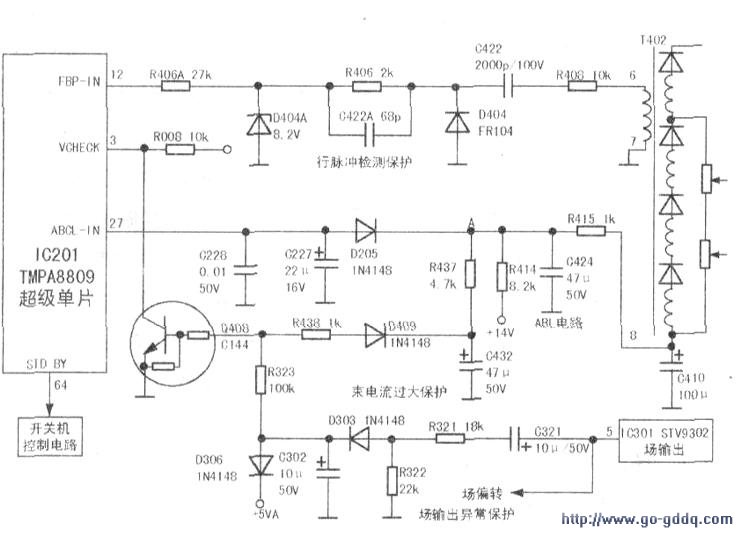

TCL王牌S13A机芯彩电保护电路如图所示，超级单片IC201(TMPA8809)（3）脚为VCHECK保护电压输入端、(12)脚为FBP-IN行逆程脉冲电压输入检测端、(27)脚为ABCL-IN电压输入端，均具有电压和脉冲检测和保护功能。

　　当上述引脚输入的电压或脉冲信号异常或超出设定范围时，IC201据此判断被检测电路发生故障，采取保护措施，从开关机控制端（64）脚输出待机高电平，进入待机保护状态。

　　1．行脉冲异常保护
　　
　　IC201（12）脚为FBP行逆程脉冲检测端，行输出变压器（7）一（6）绕组的脉冲电压，作为FBP—IN电压经R408、C422、R406、C422A、R406A送入IC201的(12)脚。IC201根据检测到的FBP脉冲电压相位对(13)脚输出的HOUT行激励脉冲的相位和频率做适当调整；当检测到FBP脉冲电压相位超过设定调整范围和脉冲幅度过低或无FBP脉冲时，IC201会采取黑屏幕保护或切断行激励脉冲等保护措施。

　　2．场输出电路异常保护
　　
　　场输出电路异常保护由IC201的③脚完成。IC201的(3)脚是VCHECK保护电压输入端，正常时为低电平，外接保护检测电路。当保护检测电路检测到故障时，将(3)脚电压提升，IC201根据设计程序，采取待机保护措施。

　　场输出异常保护由IC201(3)脚外部Q408、D306、D303、R322、R321、C321组成，对场输出电路IC301(STV9302)的(5)脚向偏转线圈提供的场激励脉冲电压进行检测。

　　当场输出电路正常时，IC301(5)脚场激励脉冲电压经C321、R321、R322分压后，通过D303、C302整流滤波，经R323向Q408的基极提供高电平偏置电压，Q408饱和导通，超级单片IC201的(3)脚呈低电平，电视机正常工作。

　　当场输出电路发生故障，无场脉冲信号输出或脉冲信号幅度不足时，0302两端无电压产生．Q408无偏置电压而截止，超级单片1C201的(3)脚变为高电平，IC201据此判断被检测电路发生故障，采取待机保护措施。

　　3．束电流异常保护
　　
　　该机的束电流检测依据行输出变压器T4112的(8)脚ABL电压。(8)脚电压由+14V电压经R414、R415提供，其中A点电压作为束电流大小的检测点，该点电压分为两路送入超级单片IC201：一路经D205送入IC201(27)脚NBCL-IN输入端；第二路经R437、D409，R438送入保护检测电路Q408的基极。

　　束电流增大，在R414上的电压降增大，A点的ABL电压降低；束电流减小，在R414上的电压降降低，A点的ABL电压升高。ABL电压在正常范围内时，通过D205送入IC201(27)脚，IC201根据ABL电压变化，对图像亮度进行调整。当检测到ABL电压过低或过高，超过设定的调整范围时．IC201会采取黑屏幕保护。

　　当束电流过大，A点的ABL电压严重降低时，使D409导通，将Q408基极电压拉低，Q408退出导通状态而截止．IC201(3)脚变为高电平，IC201据此判断被检测电路发生故障，采取待机保护措施。
