对于光伏充电系统来说， 系统首先采用太阳电池阵列对蓄电池进行充电， 以化学能的形式将太阳能储存在蓄电池中。在这个过程中， 由于光伏阵列的伏安特性具有强烈非线性的特点， 在控制策略中通常采用自寻最优控制方式使太阳电池工作在最大功率点处。整个控制过程可以分解成两个阶段进行：

　　(1) 确定出太阳电池工作在最大功率点时的输出电压值Uref;

　　(2) 改变太阳电池对蓄电池的充电电流使太阳电池的输出电压稳定在Uref。

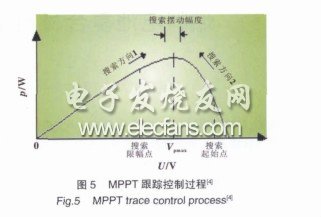

　　这两个阶段是由控制电路通过检测太阳电池的输出电压和电流， 采用逐次比较法来实现的。它的搜索起始点应在接近阵列开路电压处， 在稳态工作点上的时候光伏阵列的工作电压值应在最大功率电压值附近搜索， 其搜索的幅度越小，MPPT 的精度就越高。其最大功率点跟踪控制过程如图5 所示， 它保证系统不论在何种日照及温度条件下， 始终使太阳能光伏阵列工作在最大功率点， 使充电器系统工作时获得较高的稳定性和输出效率。

　　4 结论

　　经实际运行表明， 该LED 路灯光伏充电器系统具有以下显着优点：

　　( 1) LED 固体光源具有耐抗震、抗冲击、光效高、寿命长和无污染;

　　( 2) 电路具有结构简单、工作稳定可靠、性价比高、实时性强等特点;

　　( 3) 使用双闭环的控制策略， 较好地改善了蓄电池的工作状态， 保证了充电质量;

　　( 4) 实现LED 路灯光伏充电器的自动充电过程， 提高了蓄电池的使用寿命;

　　( 5) 使用通用型号的蓄电池， 便于推广应用和现有普通光源路灯的更新换代;

　　( 6) 利用取之不尽， 用之不竭无污染的太阳能， 不用挖坑布线， 体现了绿色能源环保利用。
