峰值检测电路由甄别电路和控制电路两部分构成，甄别电路的作用是检测信号时序，控制电路则根据甄别电路的时序对模拟开关、ADC转换进行控制。控制电路必须跟甄别电路的时序严格结合在一起，才能完成峰值检测任务。

　　由于核辐射探测器输出的脉冲信号幅度和入射粒子的能量成正比，因此，测量这些脉冲的幅度，就可以知道辐射的能量。可见，脉冲幅度测量技术在核能谱测量中是一个重要的问题。甄别电路需要解决三个与信号相关的信息：一是超过阈值信号的信息;二是过峰时间信息，即启动ADC转换的时间信息;三是ADC完成转换的时间信息。甄别电路中也存在三个关键问题，研究中要予以注意：

　　首先，由于放大器输出的α和γ射线脉冲宽度比较窄(约1μs到5μs)，而本系统选用的ADC转换速度为10μs，所以，要对脉冲信号峰值进行峰值展宽。采样保持电路要求采样速度快，以使保持时间能达到ADC采样时间指标。

　　其次，由于脉冲信号的随机性，为了防止信号来的过密而引起漏计，本系统采用10μs转换速度的ADC，所以，从理论上分析，如果两个信号相隔10μs内，则会引起漏计。而由于CPU处理速度等问题的存在，实际上，这个时间间隔可能长3～10倍，即在30～100μs之间(根据CPU处理速度及代码量而定)，甚至更多，也就是说，实际信号出现这种情况的几率很少，所以，可以忽略这个问题。

　　另外，还要解决信号过密而引起的幅度信号错误纪录，而高能区的信号也可能被误计为低能区的信号，容易引起低能计数偏大而高能计数偏小的问题。

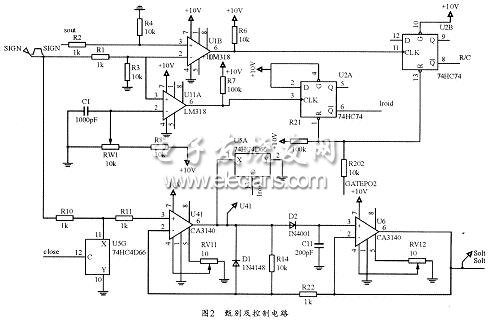

　　图2所示是甄别电路和控制电路的原理图。甄别电路的主要功能是完成过峰检测和去除信号噪声，可通过设定闭值将信号中能量小于阀值的噪声去。峰值通过后，提供信息给控制电路;控制电路的主要功能是完成对A/D读入/转换状态的控制。控制电路可由74HC74触发器构成。

　　甄别和控制电路具体工作过程是，先由嵌入式微处理器控制中心给控制电路发出信号，以使控制电路处于工作状态，当脉冲信号到达多道脉冲幅度分析器后，由甄别电路进行甄别，并在过峰值后，将峰值通过的时间信息提供给控制电路;此后由控制电路启动模数转换，数模转换完毕，再由嵌入式微处理器控制中心产生中断，同时使控制电路停止工作，同时进行相应的数据处理;中断完毕，再由单片机发信号使控制电路重新处于工作状态。

　　采样开始时，先由ARM通过控制74HC74来启动A/D，然后，使U2A的RD和U2B的RD及SD端输出高电平，控制电路处于接收信号状态。当信号上升沿的能量低于设定的闭值电压时，U2A的CLK端为低电压，此时，U2A的RD和SD端均为高电平，输出端5脚保持原来的低电平不变。当信号上升沿的能量高于设定的闭压值时，U2A的CLK端为高电压，输出端5脚输出高电平，启动U2B。当脉冲没有达到峰值时，比较器U1B的同相输入端电压低于反相输入端电压，6端输出低电压，当过峰后，6端输出高电平，R/C输出低电平以启动A/D转换。转换完毕后，由ARM重新控制A/D进行下一个脉冲信号的采集。甄别电路和控制电路的工作流程如图3所示。

　　2.3 模数转换电路

　　模数转换电路的作用是将模拟量转换成数字量，并将转换结果反馈给微控制器。多道脉冲幅度分析器主要用于快速、高精度地对输入的核脉冲信号进行采样，并将脉冲的幅度值转换成微控制器所能够处理的数字量。模数转换电路作为多道脉冲幅度分析器的关键部件，其性能的好坏直接影响整个系统的能量分辨率和转换精度等参数。综合对多道脉冲幅度分析器的ADC芯片的主要性能(如转换速度，功耗，转换精度)等考虑，本系统选用AD公司的AD7994，并在实际工作中采用“并道”的方法，每4道并作l道，则道宽非线性即可降低至原来的1/4。这种方法可降低由于ADC本身造成的非线性误差。其具体电路设计见图4所示。
