AFC的相位校正
　　

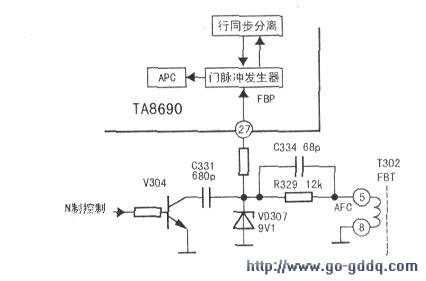

　　综上所述，色同步选通所用的门脉冲对行逆程脉冲敏感，AFC系统的剩余误差受行逆程脉冲（AFC比较信号）牵制，IC内只有一块AFC,（后来的小信号处理块均设两块AFC，以减小相位偏差），这些都是TA8690机芯的软肋。为此，机芯在FBT的AFC脚至TA8690的FBP之间插入超前补偿（见下图中的C334、R329），以校正相位。

　　在厦华X75670中，C334的容量为68pF，而厦华XT5680的随机电路图上却未标画C334，根据以上分析，维修时应注重对C334的检查，并根据需要适当增减其容量。

　　AFC路径上的C331(680pF)和V302（2SC1815)作为NTSC制色调补偿之用，与PAL制接收无关。然而，一旦V302的ce击穿或漏电，将导致C331错误接八AFC补偿环路，引发相位偏移，从而干扰PAL制接收的色同步。

　　不同时期的机芯对色同步相位的调整不相同，早期的TA7193色解码电路，在外围电路中设置L/C延迟环节、色同步相位调节电位器等来实现对色同步脉冲的选通，因而不必在AFC环节上大费周折。后来的TB1251单片机芯中，双AFC控制使行脉冲的相位十分稳定，并采用沙堡脉冲来控制色同步脉冲的选通，其AFC路径上的补偿不必过细。

　　维修提示
　　
　　1、综上所述代换FBT引发的怪故障可说是“五味俱全”（彩色闪烁、飘移、红绿互易、左侧竖条干扰及时有时无等）．而实际检修中碰到的故障表现可能只是其中一种或两种，并且不全是因换FBT所致。

　　2、换FBT引发怪故障只是诱因，除严重的“振铃”外，一般均可通过调整AFC路径上的补偿电容得以修复，厦华XT56xx中的C334图标为68pF只是折中值，检修时可适当增减其电容容量，使图像的彩色稳定。

　　3、C334地处高温、身受高压(150Vp—p)，日久易老化变质（失容或损耗变大）且不易检测，最好换用新品试验，然后再作调整。

　　4、检修中的调整可灵活变通。笔者常用的方法是：借用数字表电压挡的分布电容(约20pF)充当试验电容，两表笔分别并联到C334或VD307上，同时观察画面的变化：如果并在C334上能使彩色稳定（或改善），则将C334增大20pF；如果并在VD307上可获改善，则需将C334减小20pF，然后再适当调整。
