Simulink是MATLAB中的一种可视化仿真工具， 是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。本文使用了Simulink仿真系统来搭建系统模型，做原理级的仿真。
本文使用的数字锁相环模型中，信号源产生频率为参考中频的模拟正弦波，经由零阶保持器理想均匀量化编码之后送入鉴相器，与余弦表的输出相乘后经环路滤波器得到相位误差，之后输入DCO。DCO根据相位误差计算之后产生对应频率的输出序列cos_odd与sin_odd，cos_even与sin_even输出到下变频单元的乘法器与回波中频采样序列进行混频。
下变频单元模型中先对回波中频信号采样，采样序列先输入Buffer缓存，再经由DEMUX拆分为奇偶2个序列xo(n)与xe(n)，之后分别与输入相应乘法器与载波序列进行混频，再输入拆分处理数字滤波器模型中进行低通滤波，最后将得到的I_odd与I_even奇偶合并为I，Q_odd与Q_even奇偶合并为Q，就得到了解调后的正交基带信号I，Q。

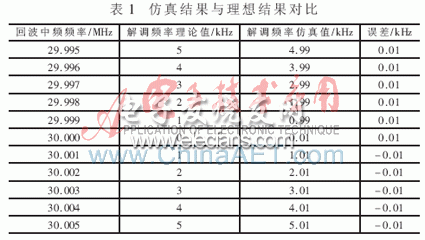

仿真参数选取中频参考信号30 MHz，零阶保持模块的采样频率为150 MHz，仿真时间为1 ms，回波中频信号频率在29.995 MHz～30.005 MHz之间变化，将解调得到的基带信号作FFT得到仿真结果与理想结果对比如表1。
由仿真结果可以看出，解调仿真结果与理论结果吻合很好，误差满足建模要求。模型完全可以达到要求的正交解调效果。
