• 评估软件
• 电源电压：+5V(200mA)
• 电源电压：±15 V、Agilent E3630A或等同
• 信号发生器：Agilent 33120A或等同产品

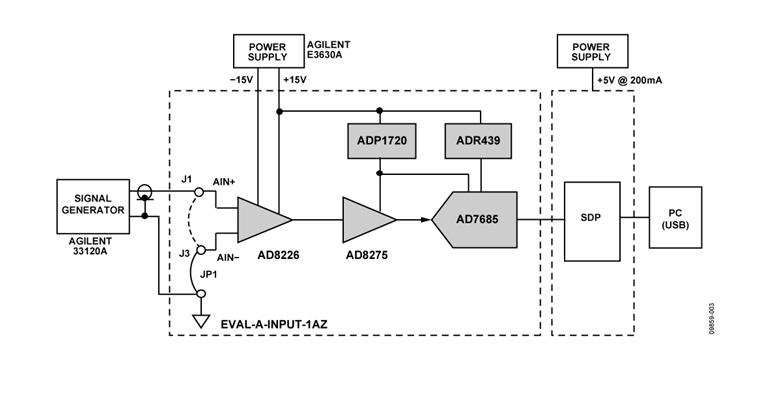

图3 测试设置的功能框图

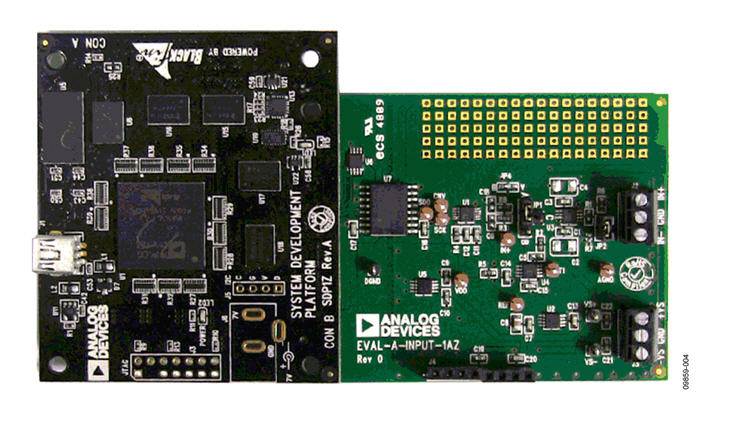

图4 与SDP板相连的EVAL-A-INPUT-1AZ评估板照片
设置与测试
在PC的CD驱动器中加载评估软件。
EVAL-A-INPUT-1AZ电路板上的120引脚连接器连接到EVAL-SDP-CB1Z(SDP)评估板上标有“CON B”的连接器。使用尼龙五金配件，通过120引脚连接器两端的孔牢牢固定这两片板。将信号源连接到EVAL-A-INPUT-1AZ板的J1输入(AIN+)端子。运行常规FFT测试时，JP1跳线连接在J3端子(IN−)和地之间。运行CMR测试时，该跳线连接在J1(AIN+)和J3(AIN−)之间。
在断电情况下，将一个+5V电源连接到SDP板。使用USB电缆将SDP板连接到PC上的USB端口。
然后，将±15 V电源连接到EVAL-A-INPUT-1AZ电路板。启动评估软件，并通过USB电缆将PC连接到SDP板上的微型USB连接器。
一旦USB通信建立，就可以使用SDP板来发送、接收、捕捉来自EVAL-A-INPUT-1AZ板的串行数据。
