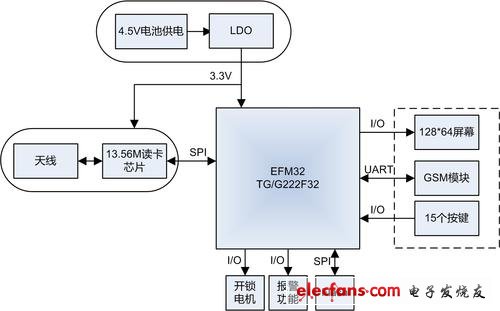

非接触卡式门锁系统的结构图如下图所示。

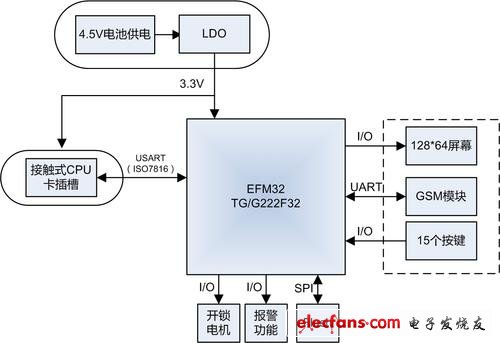

　　接触卡式门锁系统的结构图框图如下图所示。

　　方案优势

　　相对于传统的8位、16位单片机实现的智能门锁方案，基于EFM32实现的本方案具有以下优势：

　　· 低功耗

　　EFM32是全球最低功耗的32位微控制器，它具有5种功耗模式，在RTC在运行，LEUART、LCD控制器、DMA可运行的EM2模式下，功耗电流仅为900nA，在关断模式Em4，功耗电流仅20nA。优异的MCU低功耗特性将为延长门锁的电池寿命起到极其关键的作用。为了满足低功耗应用场合的需求，EFM32具有完善的低功耗工作机制和极低功耗的外设，通过PRS与DMA的结合，LEUART可以工作在无内核干预的睡眠模式。在内核睡眠模式无内核干预的情况下，LCD可以保持显示，甚至可以实现简单的动画显示。

　　EFM32具有低功耗性能优异的外设：片上12bit的ADC在1MSPs的速率下，功耗电流仅需350μA;模拟比较器工作仅需100nA;LCD驱动8×36段LCD显示，仅需0.55μA;全功能的LEUART，在9600bps的速率下，功耗电流仅需150nA;AES执行128/256bit AES加/解密仅需54/75个时钟周期。

　　· 高集成度、高性能

　　EFM32是Cortex-M3内核，内核的指令效率以及代码密度比传统的8位单片机高，尤其是在算法处理方面具有比较大的优势。例如相同的C语言AES算法或3DES算法，在Cortex-M3内核的MCU中运行，效率比在8位单片机上运行高约4倍，因此MCU具有更快地处理、响应外设事件的能力。除此外，EFM32片上集成LCD驱动器、智能卡ISO7816接口、AES硬件模块等资源，丰富的集成外设为不同的系统应用提供多样性的选择。

　　· 可扩展性良好

　　EFM32的TG、G、GG系列之间具有良好的兼容性，同系列型号的芯片是PIN-pin兼容，保证用户在统一的硬件平台上，可进行不同功能需求的裁剪。Flash资源从最低的4KB~1024KB，RAM资源从2KB~128KB。

　　总结

　　EFM32具有优异的低功耗特性，非常适合于对于低功耗有苛刻要求的智能门锁系统的应用。EFM32内核采用运算性能突出的Cortex-M3设计，极大地缩短了智能门锁应用中的算法处理时间，提高了系统的性能。EFM32具有丰富的外设，为系统扩展功能及降低成本提供了条件。因此，EFM32是低功耗智能门锁主控MCU的不二之选。
