引言

　　Windows CE.NET是一个抢先式多任务并具有强大通信能力的Windows 32位嵌入式操作系统，是微软专门为信息设备、移动应用、消费类电子产品、嵌入式应用等非PC领域而从头设计的战略性操作系统产品。可以看出Windows CE并不是Windows桌面操作系统的一部分或缩减版本。CE系统与其它操作系统一样，也提供了设备驱动程序。以驱动内部或者外围硬件设备。驱动程序将操作系统和设备链接起来，使得操作系统能够识别设备，并为应用程序提供相应的服务。要想真正了解驱动程序必须结合一些驱动程序的实际开发。本文以基于ARM9核心硬件平台的触摸屏驱动程序为例，讲解如何在不同的硬件设备上实现Windows CE的驱动开发。

　　1 Windows CE的体系结构

　　Windows CE是由许多离散模块组成的。每一模块都提供特定的功能。这些模块中的一部分被划分成组件。组件使Win—dows CE变得非常紧凑，只占不到200KB的RAM，因此只占用了运行设备所需的最小的ROM、RAM以及其它的硬件资源。

　　Windows CE包含提供操作系统最关键功能的4个模块：内核模块；对象存储模块；图形、窗口和事件子系统（GWES）模块以及通信模块。Windows CE还包含一些附加的可选择模块。这些模块可支持的任务有管理流设备驱动程序、支持COM等。

　　内核是0S的核心。通过Core DII模块表示。它提供在所有设备中都出现的基本操作系统功能。内核负责内存管理、进程管理、以及特定文件管理等功能。它还管理虚拟内存、调度、多重任务处理以及例外处理等。

　　对象存储可将用户数据和应用程序数据存入文件或注册器。在操作系统构造进程的过程中，对于这些不同的对象存储组件，可以选取，也可以忽略。

　　GWES是用户、应用程序和0S之间的图形用户接口。

　　GWES通过处理键盘、笔针动作来接受用户输入。并选择传送到应用程序和0S的信息。GWES通过创建并管理在显示设备和打印机上显示的窗口、图形以及文本来处理输出。

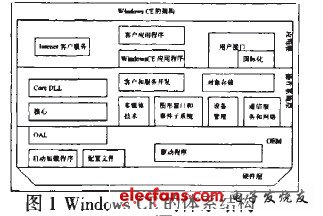

　　通信组件提供对下列通信硬件和数据协议的支持：串行I／O支持，远程访问服务（RAS），传输控制协议／Internet协议（TCP／IP），局域网（LA娜，电话技术API，Windows CE的无线服务。Win—dows CE的整体架构如图1。

　　2 设备驱动的中断处理

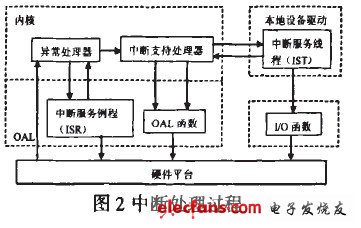

　　中断是硬件与软件打交道的重要方法，所以大多数驱动程序都涉及到中断处理。要想了解驱动的开发过程。必须先了解Windows CE中断机制。在CE的中断处理中。一部分工作是由CE Kernel完成的，一部分是由OEM完成的。Windows CE的中断服务例程是由OAL（对象抽象层）实现的。硬件中断被发送到内核的异常处理器。内核的中断支持处理器调用OAL函数OEMInterruptDISAble来屏蔽此硬件的特定中断。然后内核调用ISR来进行物理中断，以中断标志符的形式返回逻辑中断给系统的任务调度程序。系统得到该中断号后，就会找到该中断号，并唤醒等待相应事件的线程（IsD，然后IST就可以在用户模式下进行中断处理。处理完成后。IST需要调用InterruptDONe来通知操作系统中断处理结束。其中的管脚断的详细处理过程如图2所示。
