工业光纤在高压变频器中的应用
来源:本站整理  作者:佚名  2011-10-29 16:59:59



世界知名品牌AVAGO有专门应用在高压变频器中的光电收发器产品:HFBRX5XXZ系列.

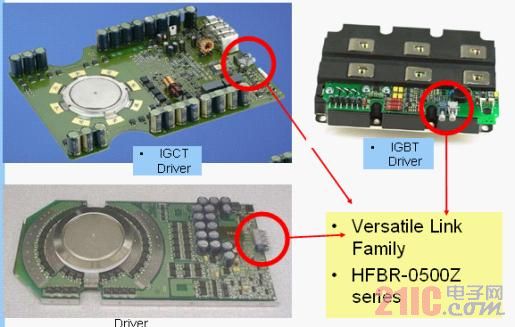

  图6-Avago光纤在变频中的应用

HFBRX5XXZ系列光电收发器:

  1、 采用660nm波长的红光进行传输.

  2、 包含40kBd到160MBd的速度范围.

  3、 20m到1Km的距离范围.

  4、 兼容标准的TTL电平

HFBRX5XXETZ是HFBRX5XXZ的升级版,它具备更高的温度等级,-40---85℃, 3.3V工作电压,兼容IEEE 802.3 100Base-X和10Base-X.

我们可以通过他们的命名规则,找到适合的型号:

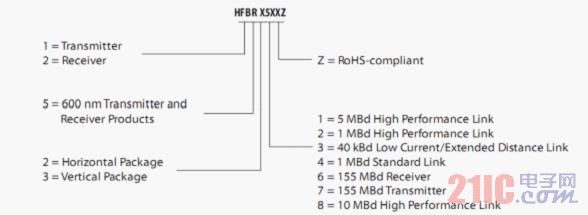

  图7—光电收发器的命名规则

上一页  [1] [2] [3]
