三、软件设计
　　
　　1．通信协议
　　
　　由于485总线是异步半双工的通信总线，在某一个时刻，总线上必然有一台始终处于主机地位的设备在巡检其它的从机，所以需要制定一套合理的通信协议来协调总线的分时共用。在通信协议中，每一台从机都规定了确定的地址号，开始时所有从机复位，即处于监听状态，等待主机的呼叫。当主机向系统发出某一从机的地址时，所有从机接收到该地址并与自己的地址相比较，如果相符，说明主机在呼叫自己，应发回应答信号，表示准备好开始接收后面的命令和数据；否则不予理睬，继续监听呼叫地址。主机收到从机的应答后，则开始一次通信。通信完毕，从机继续处于监听状态，等待呼叫。为此下发数据要带目的地址，接收上行数据要识别数据来源，下位机上传数据要带本机地址。

　　下发命令采用如下格式：下位机地址字节(1)+命令／数据字节(1—7)+回车上传数据格式：下位机地址字节(1)+数据字节(1—7)+回车
　　
　　2．通信程序设计
　　
　　(1)PC机程序设计
　　
　　主机程序用VB编写而成。VB中利用一个MSComm控件实现串行通信，该控件完成串口的初始化、发送数据和接收数据的功能。

　　(2)分机程序设计
　　
　　在RS-485实现多机通信的过程中，由于各分机多应用于实时性较强的控制场合，为了少占用CPU的时间，充分发挥CPU的功能，我们在分机程序设计中采用中断方式和微机进行通信。

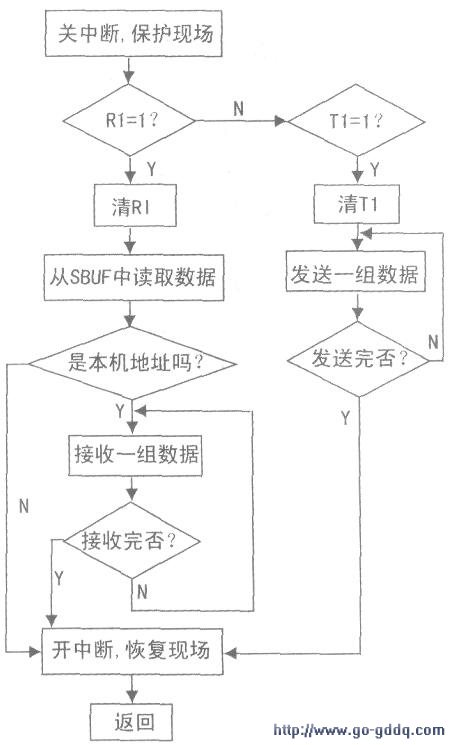

　　当分机接收到微机发来的呼叫信号时，就转入中断服务程序，其中断服务程序流程图如下图所示。

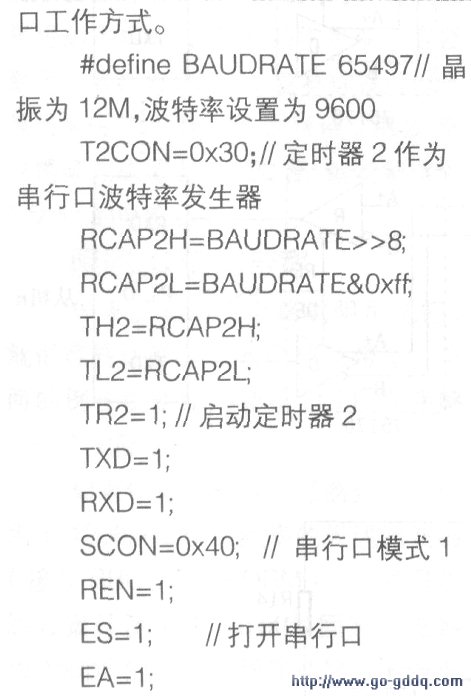

　　下面为分机的串口初始化程序，包括打开串口、设置串口的波特率和串

　　四、调试
　　
　　在调试中，我们发现当晶振为6MHz，波特率为2400时，求得计数常数为OOF9H，此时从机发送0-9字符时，PC机收到的字符不是0-9，而是P-Y，后将晶振改为12MHz，波特率设置为9600．计数常数为FFD9H，即设置参数BAUDRATE65497时，收到正确的字符。经过分析后发现是前者的圆整误差过大造成的。
　　
　　由于RS-485总线可靠性高、硬件设计简单、控制方便、成本低廉等优点，可广泛应用于智能化小区、工厂自动化、工业控制、水利自动报测、宾馆、多点数据采集系统等领域，具有广阔的应用前景。
