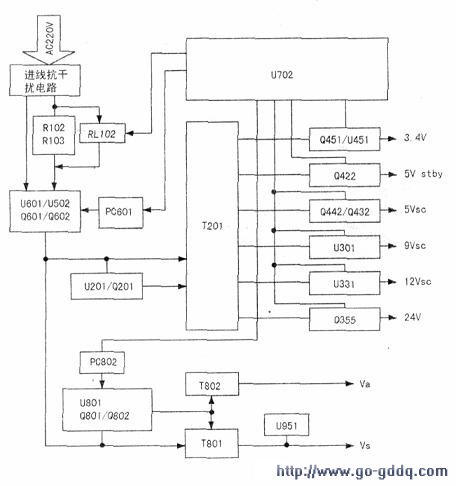

海信TPW4233M等离子电视机采用“SanKen”1H369W机内电源，产自马来西亚。电源组成如右图所示：

　　电源管理芯片为U702(8Ver-C327070118)；功率因数校正(PFC)电路主要由L601、Q601、Q602、C601、C602、U601(G0716LP)、U502(KIA393P)组成；待机电压和低电压形成电路主要由T201、Q201、U201(SK731)、U451(KIA34063A)组成，产生5Vstby、SVCTRy.5Vse、9Vse、12Vse、24V等电压；VaVs电压形成电路主要由T801、T802、Q801、Q802、U951(SK723)、U801组成，产生60V的Va电压和195V的Vs电压。

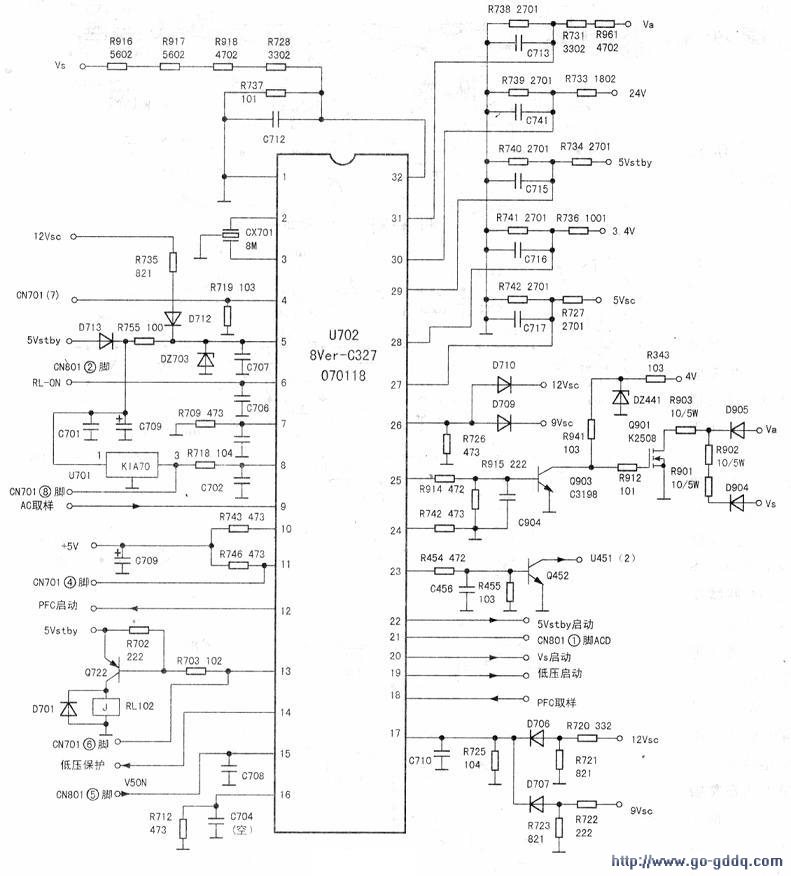

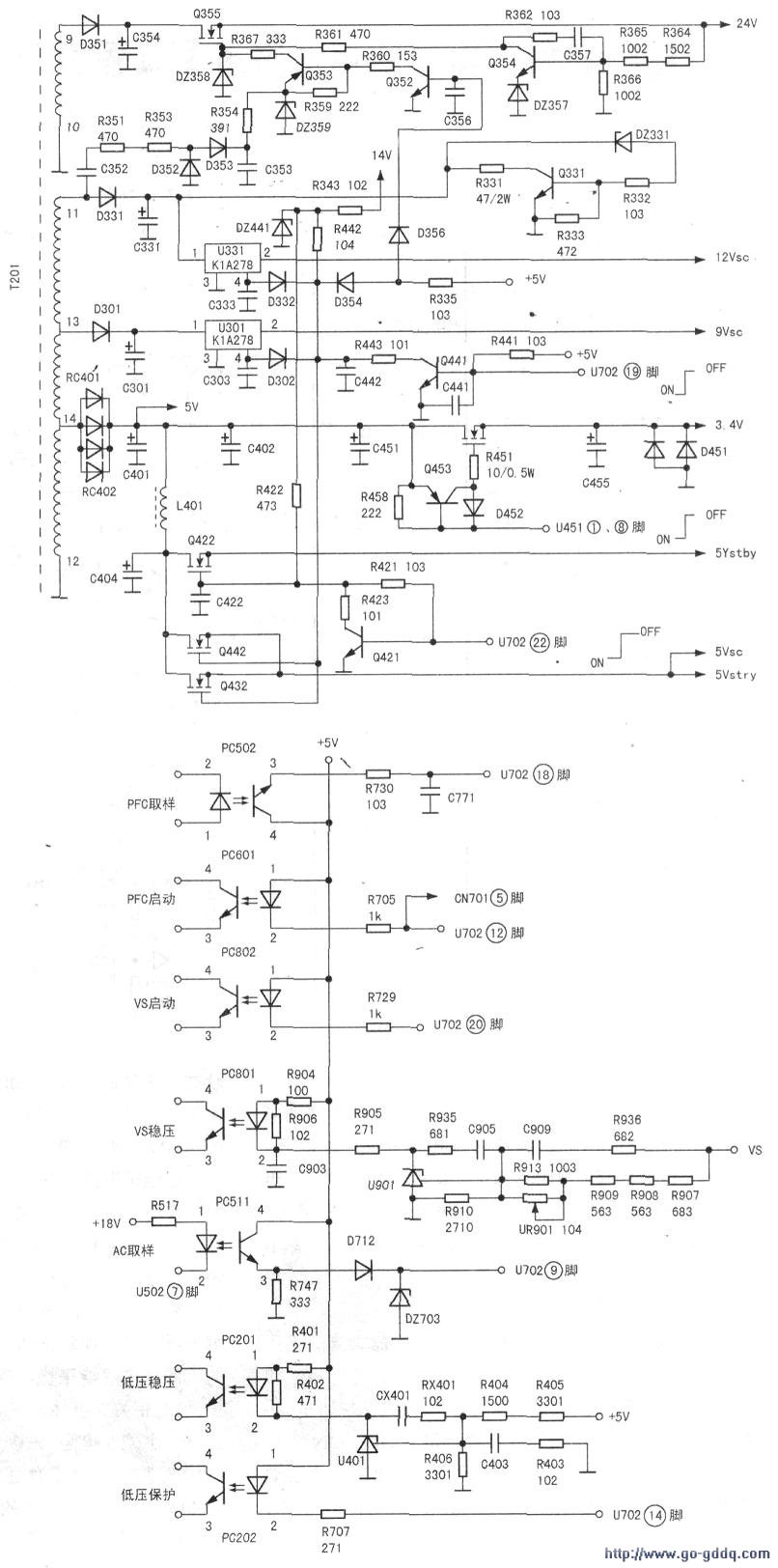

　　上图是电源管理芯片U702的局部电路图，等离子电源的特点是包含有PFC电路和Vs、Va电压形成电路，同时启动时序性强。中图是低电压输出电路的局部电路图，下图是电源板所使用的光电耦合器的局部电路图。电路图都是笔者按照实物测绘而成，元件标号取自电路板。

　　电源板一共使用七只光电耦台器：PC502完成PFC电压反馈取样检测；PC601完成PFC电路的启动控制；PC802完成Va、Vs电路的启动控制；PC801完成Vs电路的稳压；PC511完成AC220V电压反馈取样检测；PC201完成5Vse电路的稳压；PC202完成低电压电路的保护。

　　本机电压启动顺序主要由电源管理芯片U702决定，AC220V电压经进线抗干扰电路后，由RCl01进行全桥整流，整流后的电压由C601、C602滤波后，经PFC电路输入到U201和T201．由U201、T201、Q421、Q422等元件共同组成的低电压形成电路开始工作。输出5Vstby电压为U702(5)脚提供5V工作电压，同时该电压还通过CN801(3)端向主板提供Sv待机电压，电源板处于待机状态。

　　当主板通过CN801(2)RL-ON端输出高电平启动电压到U702(6)脚时，U702(12)脚输出低电平启动PC601光耦，PFC电路启动进入工作状态，U702(13)脚输出低电平信号，Q722导通-RL102继电器吸合，RL102的常开触点闭合一短路掉串接在AC22UV回路R102、R103两只10Ω／5W限流电阻，PFC电路完成启动进入正常工作状态，这时PFC输出端C601、C602两端电压上升到约340V。U702(19)脚输出低电平使Q441截止。Q441截止后，Q442、Q432导通→输出5Vse、SVCCry电压；同时．U301→脚上升到高电平→U.301(2)脚输出9Vse电压；U331(4)脚上升到高电平→U331(2)脚输出12Vse电压；Q352基极上升到高电平-Q352导通一使Q353、Q354、Q355等元件组成的电路工作一将33V电压转换成24V电压输出。另外U702(23)脚输出高电平，Q452导通一U451(2)脚变为低电平→使U451、，Q451、Q453电路工作一将5V电压转换成3.4V电压输出。各项低电压输出完成后，由U702的(27)、(26)、(17)、(30)和(28)脚分别进行检测，只有各项输出电压正常后电源板才能进入VaVs电路的启动准备状态，否则电源板将返回待机状态。

　　当主板通过CN80l(5)脚VsON端输入高电平启动电压到U702(15)脚时，U702(25)脚输出高电平使Q9913导通，Q901截止一关断了由R901、R902、R903、D905、D904组成的Va、Vs电压放电回路。u702(20)脚输出的低电平，经PC802光耦传输给Va、Vs电路，启动其进入工作状态，输出Va和Vs电压。U702(31)、(32)脚对Va、Vs电压进行检测，一旦发现Va、Vs电压异常则返回待机状态。
