设计人员感兴趣的另一个地方是MOSFET电容的测试条件。大多数情况下，输出电容在1MHz频率和Vgs为0V的条件下测量。事实上存在着栅漏间电容、栅源间电容及漏源间电容。但实际上却不可能单独测量每一电容。因此，栅漏间电容和漏源间电容之和总称为输出电容，通过并联两个电容来测量。为使它们并联，将栅极与源极短接在一起，即Vgs=0V。在开关应用中，当MOSFET在栅极加偏置电压而导通时，输出电容通过MOSFET沟道而短路。仅当MOSFET关断时，输出电容值才值得考虑。关于频率，如图5所示，低压下的输出电容在低频时稍有增加。低频时，因为测试设备的限制，有时无法测量低漏源电压下的电容。图5中，当漏源电压小于4V时，100kHz时的电容将无法测出。虽然输出电容存在微小变化，但是等效输出电容却几乎恒定，因为低压下的输出电容微小变化不会对储能产生如图3所示那样大的影响。

　　

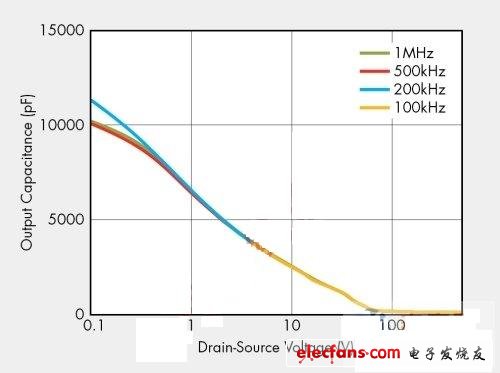

　　图5：MOSFET电容与频率的关系。

　　本文小结

　　输出电容是软开关转换器设计的重要部分。设计人员必须慎重考虑等效电容值，而不是将其固定为漏源电压下的单一数值。
