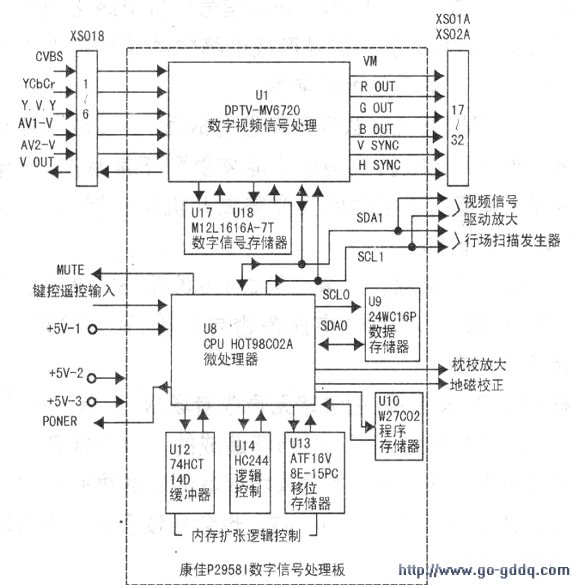

该机的数字处理电路包括微处理器电路、DPTV图像信号处理电路、IIC总线控制电路及供电电路等，下图是其电路框图。

　　电路分析
　　
　　1．控制系统电路
　　
　　该电路由微处器U8(HOT98C02A)、数字存储器U9(24WC16P)、程序存储器Ul0(W27C02)、可编程移位存储器U13(ATE16V8E)和逻辑控制器U12(74HCT04D)、U14(HC244)等组成。U8、U12、U14等均是密脚贴片集成电路，与DPTV图像处理电路一起安装在一块四层印刷板上。用于产生各种控制量和存储各类数据。Ul0(W27C02)为外部程序存储器，需要时，可通过外部录入的方式向Ul0输入新的设计程序，避免对固化的微处理器芯片进行更换。

　　U12、U13、U14组成内部扩展电路，将内存增加到512kB(实际采用256kB)，大大超过普通彩电的内存容量。这样就可以将普通彩电用英文表达的工厂菜单内容改为汉字，方便维修人员的检修调试。内存容量的扩展，亦便于各类图像文件保存。该机还设计了多个卡通图案，给用户操作带来了方便。

　　u8(22)脚输出的行幅调节信号(EW)．经XS02A(30)脚送入主板枕形失真校正电路N402(LM358)(2)脚；U8(23)脚输出的地磁校正控制信号(ROTA)，经XS02A(25)脚送入主板地磁校正放大电路；(41)脚输出的待机控制信号(POWER)，经XS02A(26)脚送入主板开关稳压电源待机控制电路；其(42)脚输出的屏幕消隐控制信号(BLANK)．经XS02A(16)脚送人主板R、G、B视频放大电路N301{SID2500)(19)脚；(43)脚输出的静音控制信号送入主板静音控制电路；从其(44)脚输出指示灯控制信号(LED)；(18)脚输出控制U9的写保护信号(PAGE)；(8)脚输出制式选择信号。

　　主板上的中放电路Nl01(TDA4472）从(22)脚输出的AFT信号经XS02A(7)脚送入U8(49)脚，以完成自动频率调整控制。另外，U8还接受本机键输来的按键信号、遥控信号。与其他彩电不同的是．U8还通过其(57)~(64)脚8位并行数据信号线、(65)-(80)脚16位并行地址线与外部程序存储器Ul0(W27C02)完成所有数据程序的交换、处理。

　　2．IIC总线控制电路
　　
　　微处理器U8具有IIC总线控制输入／输出端口，其(51)-(54)脚分别是SDA/SCL串行线输入／输出端口与u9(5)、(6)脚连接，完成各类数据的交换与存储传输；(55)、(56)脚的SDA/SCL串行线与数字视频信号处理器u1(178)、(179)脚相连，同时通过XSOIA(20)、(12)脚分别同主板电路N301(13)、(14)脚，N302(30)、(31)脚，高频头Ul01(5)、(4)脚连接，并且通过XS205(28)、(29)脚与N201(10)、(9)连接，在U8的控制下完成各类数据的交换传输。其IIC总线控制流程图见下图。

　　3．DPTV数字图像处理电路
　　
　　该电路由数字视频解码及显示格式交换芯片Ul{DPTV-MV6720)、数字存储器U17、U18（M12L1616A-7T)等组成。Ul内含TV视频切换开关、A/D模数转换器、D/A数模转换器、动态自适应扫描格式转化、动态白平衡调整器、动态自适应数字梳状滤波器、数字视频信号、解码以及动态肤色校正、动态GAMMA校正、动态亮度／对比度改善、动态扫描速度调制等多个模块电路，适应75Hz场频隔行扫描、60Hz场频逐行扫描、50Hz场频隔行扫描等多种显示模式。Ul最终输出的信号为R、G、B模拟信号。

　　视频信号流程：从主板电路Nl01(2)脚输出的CVBS全电视信号，经V116射极跟随后，从XSOIB(8)脚进入数字信号处理芯片Ul(183)脚，从AVl~AV2输入的视频信号分别经xs01(26)、(29)脚进入U1(184)、(186)脚；DVD输入的Y、Cb、Cr分量信号分别经XS01B(7)、(8)、(5)脚输入到u1(188)、(207)、(197)脚。

　　U1(189)脚输出的视频信号经XSOIA(20)、(21)、(22)脚进入视频信号放大集成电路N301(5)、(8)、(9)脚。另外，从Ul(189)脚输出的视频信号，经XSOIA(8)脚送入AV电路板，作为AV-OUT视频输出，从Ul(37)、(35)脚输出的经过格式扫描变换后的行／场同步信号，经XSOIA(10)、(9)脚送到行场扫描处理电路N302(1)、(2)脚。

　　4．数字处理电路的供电
　　
　　此机数字板共有三路+5V电源输入，一路是由N906稳压输出的+5V-1电源，从XS02A(5)脚进入数字信号处理电路板，为控制系统电路提供工作电源；第二路是由N905稳压输出的+5V-2电源，从XSOIA(31)、(32)脚进入数字电路板，为U6、U7稳压块提供输入电压。U6、U7输出的3.3V电压为DPTV视频处理芯片提供工作电源；第三路是由N907稳压输出的+5V-3电源，从XSOIA(19)脚进入数字电路板，为U5提供输入电压，U5输出的+3.3V为DPTV视频处理电路Ul、U17、U18等提供工作电源。+5V-2和+5V-3电源为受控稳压输出，在待机和保护关机状态下，+5V-2和+5V-3的输入电压均被切断，数字板上仅有+5V-1电源，用以维持(CPU)微处理器电路处于待机状态。
