直流过载和交流过载的保护程序基本上是相同的。以直流过载保护为例，它是由图6所示的直流过载保护程序和图7所示的定时器l中断程序配合实现的。每当检测出过载，程序立即启动定时器1，同时根据过载的程度，为一个“过载常数”赋值。定时器1每次溢出即进入中断，对过载常数进行累加以得到过载量。一旦过载量达到设定的阈值，MCU就会关断输出。

　　如果在连续的45S钟内未检测到过载，程序便自动将过载量清零。这样，就防止了偶然干扰所造成的过载会累计至过载阈值，使样机进入过载保护。

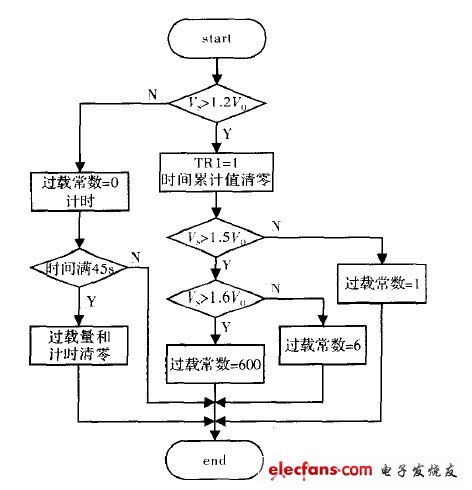

图6直流过载保护流程图

图7定时器1中断流程图

　　3  实验结果

　　对样机进行检测的结果如下：

　　（1）设定Vo=13.5V，VH=14.4V。当蓄电池电压低于13.5V时，充电管完全打开；高于14.4V时，充电管完全关断。在13.5V和14.4V之间为PWM充电方式，输出脉冲的宽度随蓄电池电压的升高而减小。

　　（2）设定=11.0V，VR=13.3V。电池电压处在11.0V和14.4V之间时，样机有稳定的直流或／和交流输出。当电压降低到11.0V以下时，MCU自动切断输出，同时“欠压”LED点亮。直到蓄电池电压恢复到l3.3V后，才可继续供电。

　　（3）蓄电池电压在11.0V～14.4V之间变化，负载在0～100％之间变化时，逆变器的输出电压变动不大于额定输出电压的5％。

　　（4）过载在12O一150％范围内时，样机在60S后关机。在150～160％范围内时，样机在10s后关机。超过60％时，样机立即关机。

　　（5）短路发生后，样机会立即天机。

　　4  结语

　　用8051系列单片机和SG3525配合做成的太阳能光伏发电控制——逆变器，可以实现对蓄电池的充电、放电智能化管理，并具有多种保护功能，使用简单安全。与只用硬件做成的同类装置相比，其智能化的程度高，调节准确，保护可靠，且可以进一步开发新的功能。实验情况表明，本样机完全适合无电地区利用太阳能发电的需要。
